Utilisation de l'ordre DEVOUT avec le M1plus

I. Préparer la fonction Sintral pour le type Tête.

  1. C'est l'initialisation dans cette fonction qui doit être faite en premier.
    1
    Activer la tension d'abaissement du fil pour les groupes utilisés et définir la tension du fil pour la tension d'abaissement du fil.
    (La tension d'abaissement du fil est ici activée. Une autre activation n'est plus nécessaire)
    2
    Activer la tension alternative et définir la tension du fil pour la tension alternative.
    (Si la tension alternative doit être modifiée après, elle doit de nouveau être activée)
    3
    Définir la tension de travail du fil.
    (il n'est pas nécessaire d'activer la tension de travail du fil)

Cette fonction est définie comme type tête

Cette fonction est insérée dans la tête Sintral à partir de la ligne 2

Appeler la fonction Sintral dans le M1plus:

    1
    Appeler Fonctions Sintral dans le menu Programme MC.
    2
    Sélectionner la fonction dans le dossier via Charger....
    3
    Sélectionner l'élément Tête dans la colonne Type.
    4
    Activer la case à cocher dans la colonne Utilisé.

II. Saisir Sintral dans la rangée du fil de séparation avec l'ordre pour le calibrage en mode module de début

    1
    Cliquer avec le bouton droit de la souris sur le module de début.
    Sélectionner Éditer le module.
    2

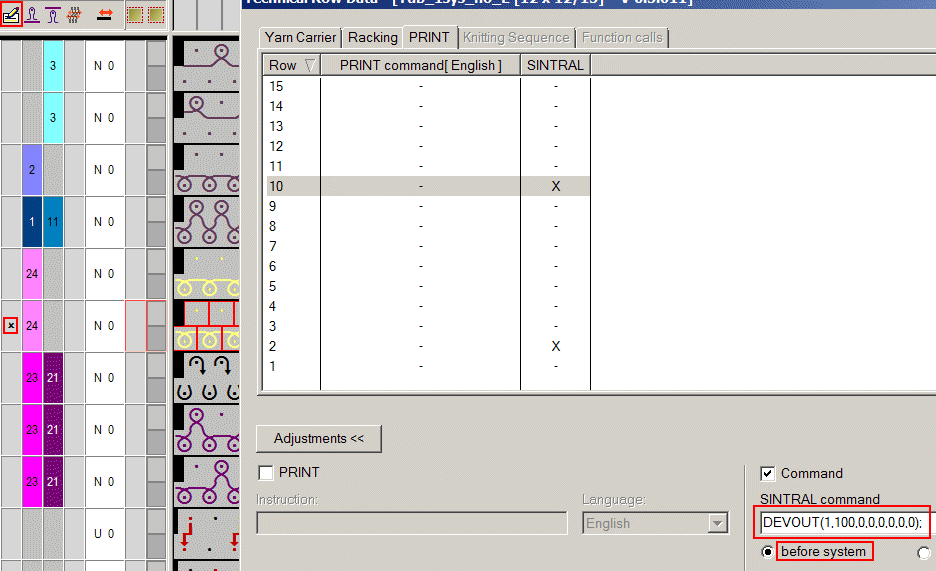

    Ouvrir la colonne de commande PRINT.
    3
    Cliquer Instructions... en menu contextuel de la colonne de commande PRINT.
  1. La fenêtre Données de rangées techniques s'ouvre avec la rubrique PRINT.
    2. 4
    Cliquer la button Réglages >> dans la fenêtre Données de rangées techniques.
    5
    Activer Commande en cochant la case.
    6
    Sélectionner la rangée avec le fil de séparation.
    7
    Saisir la commande DEVOUT pour le calibrage: DEVOUT(1,100,0,0,0,0,0,0);

III. Modifier la tension du fil pendant le tricotage dans les rangées techniques

Pour chaque rangée de tricotage, la tension du fil du fil de chacun des modes tension de travail du fil, tension alternative ou tension d'abaissement du fil peut être modifié.



Il est recommandé de lancer les fonctions Sintral pour les modification de tensions du fil.

En respectant pour cela les règles décrites ci-dessus.

Procédure:

    1
    Lancer Sintral avec les ordres DEVOUT et sauvegarder dans un dossier prévu à cet effet. (Nom de la fonction = Nom du fichier Sintral)

Exemple:

    2

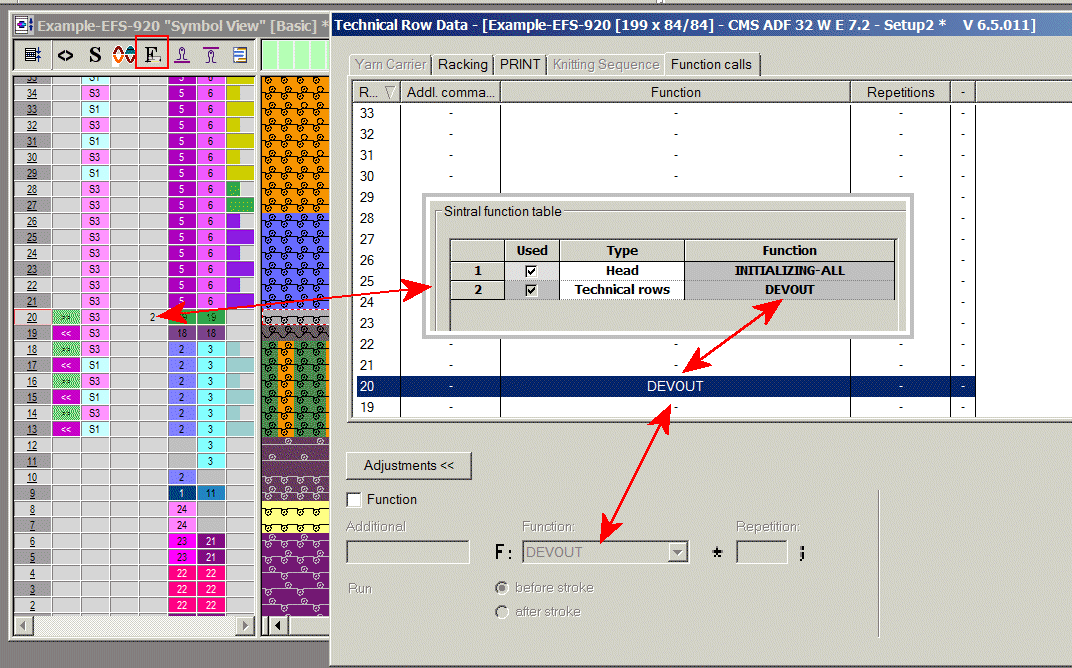

    Ouvrir la colonne de commande Appel de la fonction et marquer la rangée technique à partir de laquelle la nouvelle tension du fil doit être utilisée.
    3
    Exécuter les Appels de fonction... La fenêtre des données de rangées techniques s'ouvre dans la rubrique Appels de la fonction.
    4
    Dans la fenêtre Données de rangées techniques, ouvrir Réglages
    5
    Activer la fonction Check Box
    6
    Cliquer sur Autres fonctions dans Fonction.
    7
    Aller dans le dossier dans lequel la fonction décrite plus haut a été déposée et Ouvrir la fonction. Le nom de la fonction ouverte est alors affiché dans le champ Fonction :.
    8
    Choisir avant course / après course. Attention ! Une rangée à vide est éventuellement générée avec Avant course. Donc choisir si possible Après course.

Une rangée à vide est éventuellement générée avec Avant course

Donc choisir si possible Après course. Mais il faudra indiquer une fonction une rangée de dessin avant la rangée souhaitée.



Liens de la colonne de commande Appel de la fonction :
