Créer un dessin avec une forme

Créer un nouveau dessin avec une forme :

    1
    Dans la barre de menu, sélectionner Fichier / Nouveau.
    -  ou  -
    Cliquer sur le symbole .

Réglage

Signification

Dessin de conception

Élaboration du dessin avec les nouvelles fonctionnalités du M1plus

Dessin technique

Élaboration du dessin similaire à celle sur le M1

    2

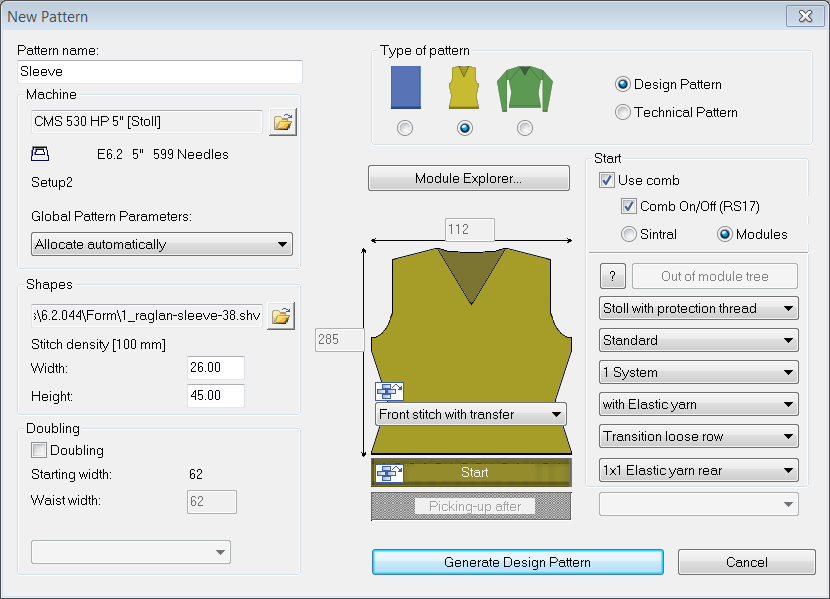

    Entrer le nom du dessin.
    3
    Sélectionner le type de machine et le type de setup.
    4
    Sélectionner le dessin de base (dessin avec une forme) et ledessin de conception.
    5
    Sélectionner la coupe / la forme et indiquer la densité des mailles.
  1. La taille du dessin est introduite automatiquement sur la base de la forme sélectionnée.
    6
    Via la liste de sélection, déterminer l'entrelacement pour le dessin de base.
    7

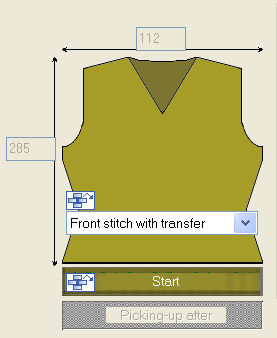

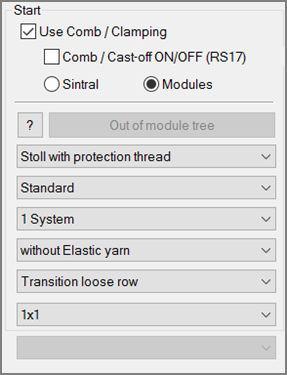

    Sélectionner le début.

Un début peut également être inséré après avoir dessiné le dessin de base.

    8
    Confirmer les indications en appuyant sur Élaborer dessin de conception.
  1. Une vue Icônes [base] avec une forme appliquée s'ouvre.
