Modifications dans la vue Icônes
I. Effectuer des modifications à la lisière extérieure de la forme et à l'encolure en V :
- La forme / la coupe est sur le dessin
- 1

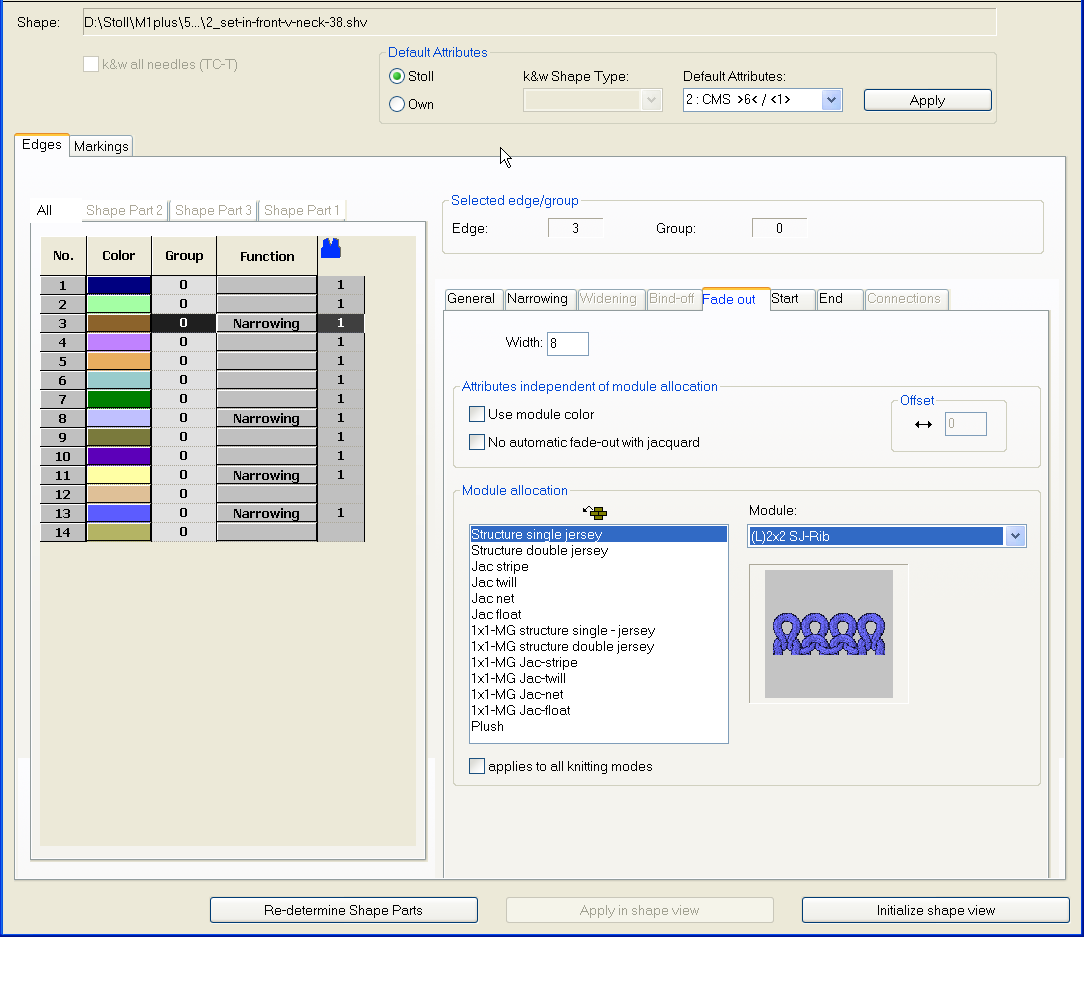

- Ouvrir la boîte de dialogue Attributs de forme via le menu contextuel .
- ou -
Appeler le menu / .
- 2
- Effectuer les modifications dans les onglets.
|
Modification sans forme extérieure et encolure en V | ||
|---|---|---|
|
Onglet |
Modification |
Représentation |
|
Masquer |
6X4 J-Côte |
|
|
Diminuer |
Jersey report séparé |
|
|
G-D report simultanèe |
| |
|
Largeur de diminution |
8 mailles |
|
|
Gradation de diminution |
4 mailles | |
|
Largeur de masquage |
8 mailles | |
II. Effectuer des modifications au début de l'encolure en V :
- Utiliser les couleurs de la lisière de forme existantes et dessiner la correction des lisières de forme sous le début du V dans la vue Icônes [base] avec
et / ou
activé. - Créer de nouvelles lisières de forme, attribuer les attributs de forme et dessiner les lisières de forme.
Dans la boîte de dialogue Attributs de forme, confirmer l'entrée avec la touche Reprendre dans la vue Forme.
- 1
- Enregistrer la forme modifiée via le menu / .
- La forme est enregistrée au format shr.
- 2
- Découper la forme avec la touche
dans la barre d'outils Étapes d'élaboration.
- Les valeurs prédéfinies pour le masquage et la longueur des mailles à la lisière de la forme sont introduites.
- 3
- Effectuer les étapes d'élaboration suivantes.
