Modifier une forme dans l'éditeur de coupe M1plus

Vous pouvez vous servir des coupes standard du dossier Forme comme base et les adapter à vos besoins.

I. Modifier l'élément Coupe de base :

    1
    Ouvrir la boîte de dialogue Éditeur de coupe M1plus via Forme / Éditeur de coupe (créer/modifier)...
    2
    Ouvrir une coupe existante via le menu Fichier / Ouvrir coupe .shv [mm] ….
    -  ou  -
    Cliquer sur .
  1. La boîte de dialogue Ouvrir s'affiche.
    3
    Indiquer le chemin vers le dossier Form souhaité (avec les coupes standard).
    D:\ Stoll \ M1plus \ <Numéro de version> \ Forme \...
    4
    Sélectionné la coupe souhaitée dans *shv.
    Exemple: 3-set-in-I-round-front-r-neck-38.shv
    5
    Convertir la forme ouverte au format *.shp via le menu Fichier / Convertir et enregistrer sous....
    6
    Modifier la lisière extérieure du devant.

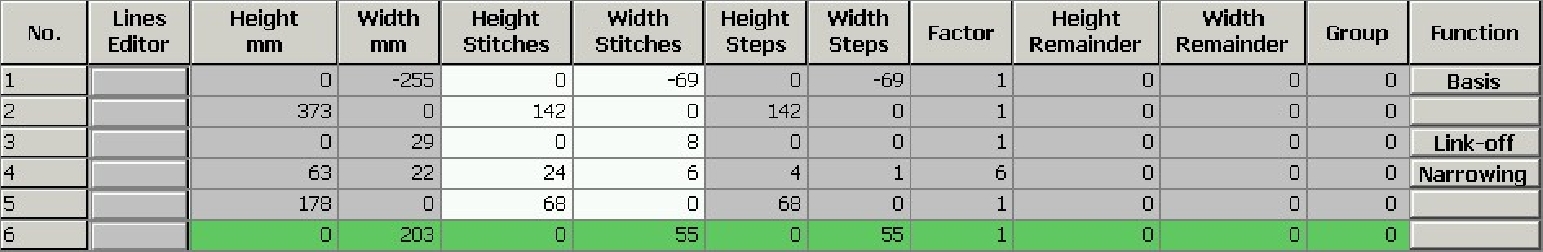

Élément de base Devant :

    7
    À la ligne 3, cliquer sous Fonction sur Diminution.
  1. La boîte de dialogue avec les onglets s'ouvre.
    8
    Dans l'onglet Généralités, sélectionner Chaînette sous Fonction via la liste de sélection.
  1. L'onglet Chaînette est actif.
    9
    Ouvrir l'onglet Chaînette et sélectionner la méthode de remaillage souhaitée dans la liste de sélection.
    10
    Confirmer les réglages avec OK.
  1. La boîte de dialogue se ferme.

II. Modifier l'élément Encolure :

    1
    Sélectionner l'élément Encolure dans l'éditeur de coupe M1plus.
  1. Le tableau pour les Lignes à gauche s'affiche.
    2
    Modifier l'élément Encolure :

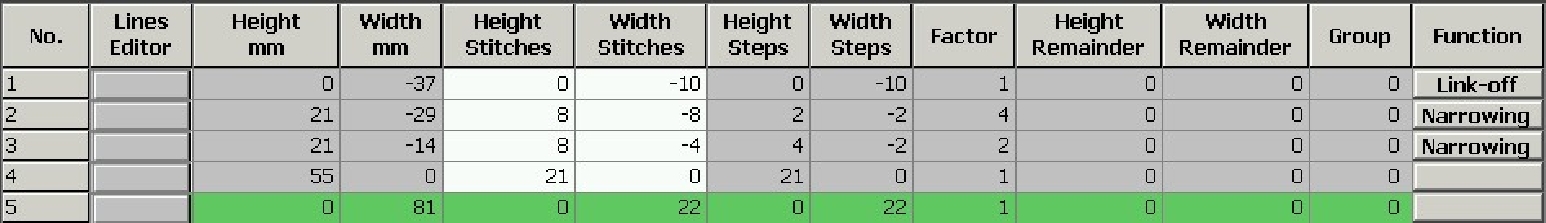

Élément Encolure

    3
    À la ligne n° 1 cliquer sur Chaînette dans la colonne Fonction.
  1. La boîte de dialogue avec les onglets s'ouvre.
    4
    Ouvrir l'onglet Fin et sélectionner Encolure en bas au milieu sous Fonction dans la liste de sélection.
    5
    Avec Glisser-Coller , attribuer le module de départ Structure à une fonture V2 de l'explorateur de modules Base de données au mode de tricotage correspondant.
    6
    Positionner le module de départ avec les valeurs prédéfinies sous Décalage.

Pour positionner le module de départ, Inversé miroir doit être désactivé.

    7
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.

III. Chaînettes possibles :

La chaînette dépend de la direction !

Hauteur jusqu'au début de l'encolure :

Ont des effets sur la position de l'élément Encolure :

Placement du module de départ dans l'élément Encolure :

Chaînette

Direction du chariot

Position

Vers la gauche

Lisière droite :
à la fin de la ligne de base avec chaînette

Vers la droite

Lisière gauche:
à la fin de la ligne de base avec chaînette


Dessiner l'icône Séparation dans la vue Icônes [base] avec une forme.

Vers la droite et vers la gauche

Lisière gauche:
au début de la ligne de base avec chaînette.
