Créer une forme dans l'éditeur de coupe M1plus

I. Créer une forme client :

    1
    Appeler le menu Forme / Éditeur de coupe (créer/modifier)....
  1. L'éditeur de coupe apparaît.
    2
    Ouvrir une coupe existante et la modifier via le menu Fichier / Ouvrir coupe .shv [mm] ….
    -  ou  -
    Créer une nouvelle coupe avec .

Élément Devant:

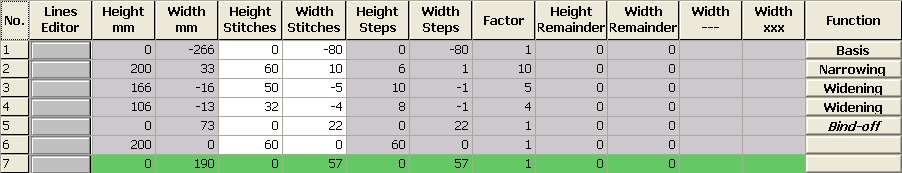

Réglages dans le tableau Devant:

Ligne de bord

Onglet Généralités

Onglet
Diminuer

Onglet
Augmenter

Onglet
Chaînette

N° 2

Diminuer

G-D report séparé





N° 3

Augmenter



Maille de Boucher



N° 4

Augmenter



Maille de Boucher



N° 5

Chaînette





Ch-J--01

    3
    Élaborer un élément de forme inversé miroir pour encolure en V :

Élément Encolure :

    4
    Désactiver la case à cocher Inversé miroir.
    5
    Avec et , afficher les tableaux des moitiés de forme de gauche et de droite.

L'attribut bride est attribué à la lisière de forme gauche. Aucun masquage n'est nécessaire à la lisière droite.

II. Créer un module de masquage pour les brides :

    1
    Créer un module de masquage pour les brides.
    2
    Attribuer à la lisière gauche le module de masquage sans les lignes de lisière 2, 4, 6, 8, 10 et 12.

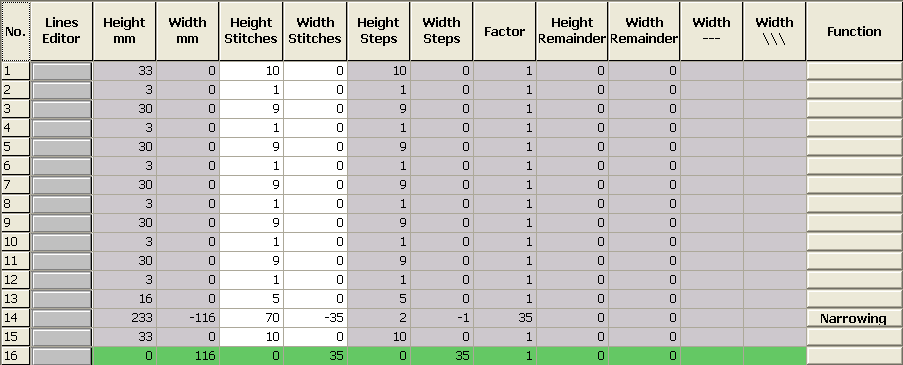

Module pour bride à la lisière de forme gauche

    3
    Insérer un rapport dans le module pour l'ajustage de longueur des brides.
    -  ou  -
    Pour l'ajustage de la longueur des brides après l'élargissement, entrer les rapports dans la vue technique.
  1. Aux brides peuvent ainsi être attribués des rapports différents.

III. Créer un module de masquage pour les marquages pour bouton :

    1
    Pour les marquages pour bouton, créer un tableau à la lisière droite sous .

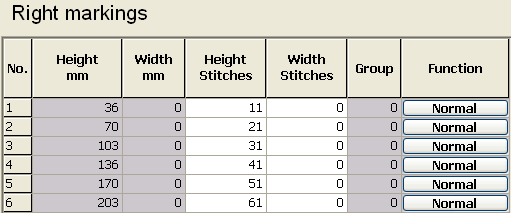

Marquages pour bouton à la lisière droite.

    2
    Créer un module pour le marquage pour bouton.
    3
    Attribuer le module de marquage créé aux lignes de lisière dans le tableau sous Fonction Normal.

Si le module doit être sélectionné dans marquages droits Fonction / points droit, vous devez le créer dans la Base de données de l'explorateur de modules sous Stoll / Technique / Marquages de la forme.

    4
    Déterminez la distance entre l'ouverture de l'encolure et le marquage du bouton.
    5
    Dans l'élément encolure, dèterminez la distance entre le marquage du bouton et la lisière sous distance x à l'axe médian.
    6
    Enregistrer la forme avec les valeurs prédéfinies pour le masquage et les marquages.
