Diviser un programme de tricotage

Pas nécessaire pour les machines OKC.

Un dessin doit être divisé :

lorsque la grandeur du dessin est dans la zone limite ou est trop grande pour la mémoire de la machine.
lorsque les lignes jacquard et Sintral dépassent le nombre de lignes admissible de la mémoire de la machine.
lorsque, dans la boîte de dialogue Diviser le dessin (splitsintral.exe) le réglage Diviser le dessin dans tous les cas est activé.

I. Régler la mémoire de dessin dans l'explorateur de machines :

Pour les machines avec ordinateur de type ST168, ST268 et ST468, la mémoire disponible dans la machine peut être réglée dans le M1plus.

1: Ouvrir l'explorateur de machines via le menu Outils / Explorateur de machines.

2: Sélectionner la machine désirée dans Machines STOLL / Génération CMS et choisir Créer machine client dans le menu contextuel.

3: Sélectionner la machine nouvellement créée sous Machines client.

4: Appeler le menu contextuel Caractéristiques.

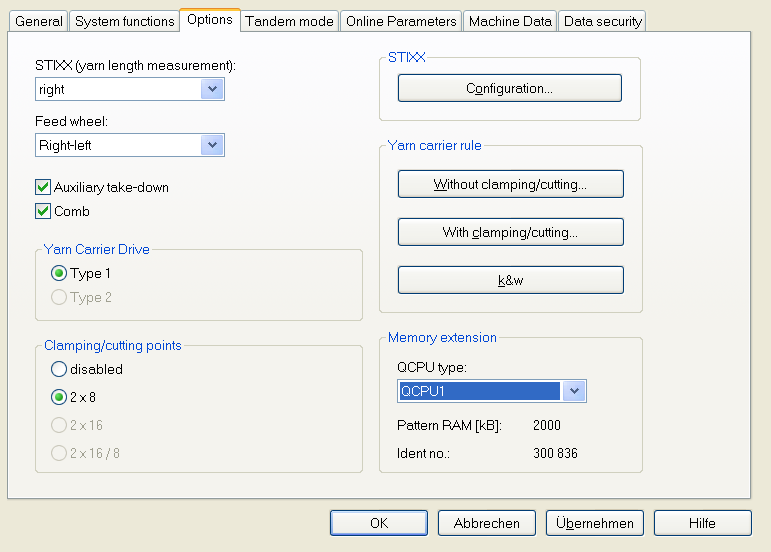

5: Dans la boîte de dialogue Caractéristiques de CMS..., sous Options / Structure de la mémoire, régler sur le type QCPU.

QCPU1: capacité de mémoire 2 000 Ko
QCPU2: capacité de mémoire 9 000 Ko

II. Placer automatiquement les marquages pour la division du dessin :

1: Créer le programme MC après l'étape d'élaboration .

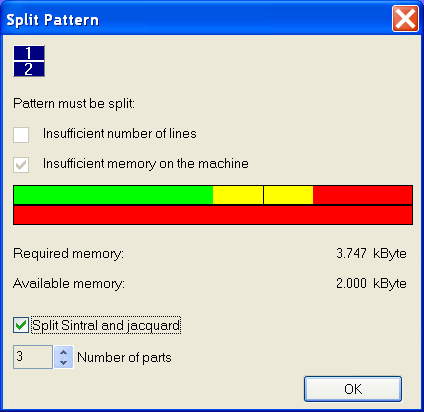

La boîte de dialogue Diviser le dessin apparaît.

2: Dans la boîte de dialogue Diviser le dessin, activer le réglage Diviser le Sintral et le jacquard.

3: Sélectionner un chiffre sous Nombre de pièces.

4: Lancer le processus avec OK.

Dans le Sintral et le jacquard (= nombre de pièces) sont posés des marquages où le dessin est divisé.

Les programmes divisés portent dans la première rangée de programme l'entrée <<M1>>.

II a. Diviser le dessin avec le système d'exploitation CMS ST168.0_30_03.001.001 ou supérieur :

Si vous lisez le dessin sur une machine avec type d'ordinateur x68 et système d'exploitation ST168.0_30_03.001.001 ou supérieur, le dessin peut être chargé dans la mémoire de travail de la machine.
Le dessin est divisé dans la mémoire de la machine.

1: Lire le dessin dans la machine.
- ou -
Extraire le dessin via le menu Programme MC / Extraire le programme MC... et le lire dans la machine.

Si des marquages sont présents lors du chargement du dessin, une séquence est automatiquement créée et le masque de séquence chargé.

2: Lancer la séquence.

II b. Diviser le dessin avec le système d'exploitation CMS antérieur à ST168.0_30_03.001.001 :

Si le dessin doit être lu sur une machine avec un système d'exploitation antérieur à ST168.0_30_03.001.001, vous devez diviser le dessin et l'assembler en une séquence.

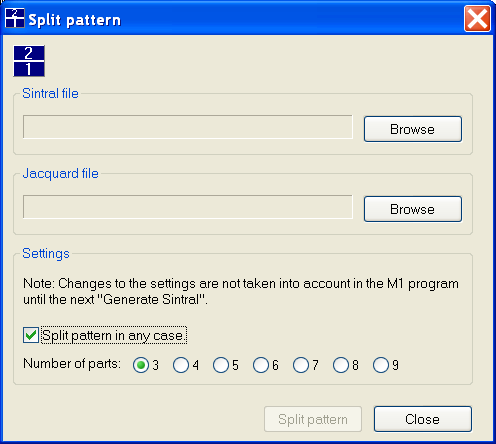

1: Appeler le programme splitsintral.exe en suivant le chemin C:/Program Files/Stoll/M1plus/Versionsnummer…/Bin.

2: Avec les touches Chercher, définir le chemin vers le fichier Sintral et jacquard extrait qui doit être divisé.

3: Sélectionner un chiffre sous Nombre de pièces.

4: Lancer l'opération avec la touche Diviser le dessin.

Dans le dossier où le dessin à diviser est rangé, les fichiers suivants sont maintenant présents :
Nom de dessin-1.sin / -2.sin / -3.sin etc.
Nom du dessin-1.jac / -2.jac / -3.jac etc.
Nom du dessin-1.set
Nom du dessin-.seq

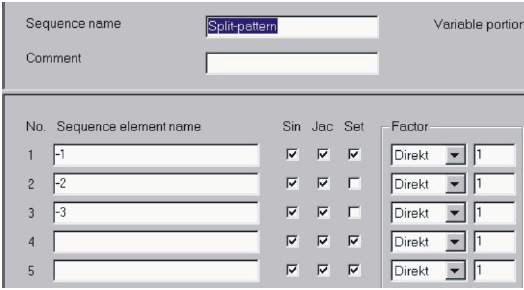

Le dessin divisé doit être tricoté en séquence.

5: Charger la séquence dans la machine.

6: Lancer la séquence.

III. Lancer manuellement le programme Diviser le dessin :

Pour les dessins dont la taille ne nécessite pas de division, le programme peut être lancé manuellement.

1: Appeler le programme splitsintral.exe en suivant le chemin C:/Program Files/Stoll/M1plus/Versionsnummer…/Bin.

2: Activer la case à cocher Diviser le dessin dans tous les cas.

3: Fermer le programme Diviser le dessin :

4: Exécuter l'étape d'élaboration .

5: Continuer comme indiqué au point IIb.
