Élaborer une coupe et attribuer des attributs

I. Créer une coupe :

    1
    Ouvrir l'éditeur de coupe M1plus via le menu Forme / Éditeur de coupe (Créer/modifier des coupes)...
  1. La boîte de dialogue s'ouvre.
    2
    Ouvrir une coupe existante via le menu Fichier / Ouvrir coupe .shv [mm] ….
    -  ou  -
    Ouvrir la coupe avec .
    Exemple : D:\ Stoll \ M1plus \ Versionsnummer \ Form \ 2_set-in-front-v-neck-38.shv.
    3
    Convertir la forme shv au format shp via le menu Fichier / Convertir et enregistrer sous....
    4
    Modifier la coupe.

La gradation de diminution de l'élément encolure ne doit faire que 1 de largeur en raison du module de masquage.

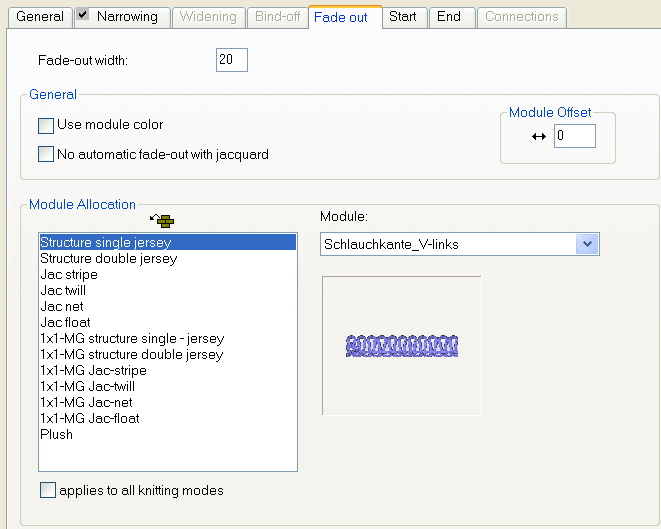

II. Attribuer des modules de masquage à l'élément encolure :

    1
    Sélectionner l'élément Encolure.
    2
    Désactiver la case à cocher Inversé miroir .
    3
    Ouvrir l'onglet Masquer dans le tableau Ligne à gauche via la fonction Diminution.
    4
    Avec Glisser-Coller attribuer le module de masquage créé Bande tubulaire_V-gauche au mode de tricotage du motif de base (structure à une fonture).
  1. L'attribution du module donne automatiquement la largeur de masquage.
    3. 5
    De la même façon, attribuer le module de masquage Bande tubulaire_V-droite à la lisière droite de l'encolure en V.

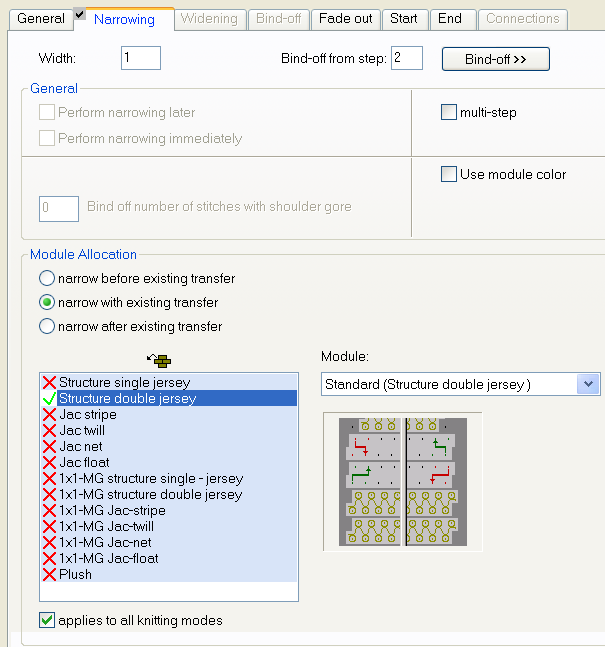

III. Attribuer des modules de diminution à l'élément encolure :

L'élément Encolure est masqué avec un module de masquage Bande tubulaire_V-gauche (à deux fontures). La diminution est donc faite comme pour DF.

    1
    Sélectionner l'élément Encolure.
    2
    Ouvrir l'onglet Diminution dans le tableau Ligne à gauche via la fonction Diminution.
    3
    Sélectionner la Structure à deux fontures.
    4
    Sous Modules, sélectionner le type de diminutionStandard (structure à deux fontures).
    5
    Sous Largeur saisir la valeur 1.

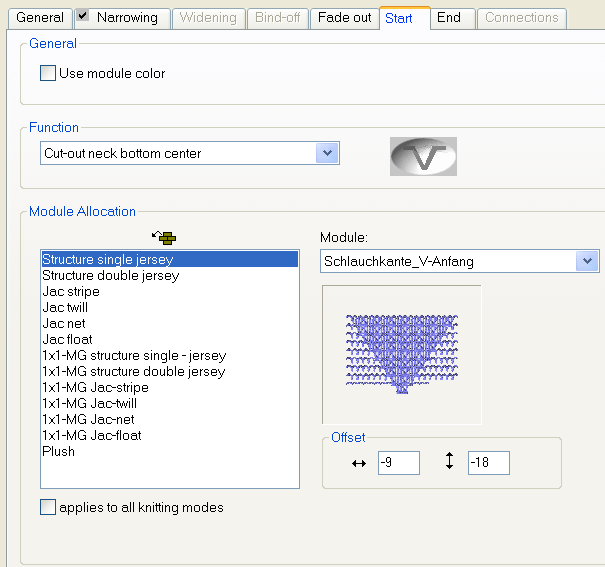

IV. Attribuer un module de départ à l'élément encolure :

    1
    Sélectionner l'élément Encolure.
    2
    Appuyer sur la touche .
  1. La boîte de dialogue Caractéristiques de l'encolure s'ouvre.

Dans l'onglet Départ sous Fonction, Encolure bas milieu doit être sélectionné.

    3
    Avec Glisser-Coller attribuer le module de départ créé Bande tubulaire_V-gauche au mode de tricotage du motif de base (structure à une fonture).
    4
    Via Décalage, définir la position horizontale et la position verticale du module de départ en V.
    2. 5
    Enregistrer la coupe via le menu Fichier / Enregistrer ou Enregistrer sous....
  1. La coupe est enregistrée au format shp.
    6
    Fermer l'éditeur de coupe avec .
