Créer des dessins sans forme et ouvrir une forme

I. Créer un dessin sans forme :

    1
    Dans la barre de menu, sélectionner Fichier / Nouveau.
    -  ou  -
    Cliquer sur le symbole .
    2
    Entrer le nom du dessin.
    3
    Sélectionner le type de machine.
    4
    Sélectionner le type 2 de setup
    5
    Sélectionner dessin de base (dessin sans forme) et dessin de conception.
    6
    Déterminer la hauteur et la largeur du dessin.
    7
    Ouvrir l'explorateur de modules Base de données.
    8
    Sélectionner comme dessin de base : Modules / Stoll / Standard / Côtes / 2x2 J-Côte
    9
    Avec Glisser-Coller ajouter le module 2x2 J-Côte de l' explorateur de modules Base de données à la liste de sélection pour le dessin de base.
    10
    Sélectionner 2x2 dans la liste de sélection Départ.

Vous pouvez également insérer le départ après avoir dessiné le dessin de base.

    11
    Confirmer les indications en appuyant sur Élaborer dessin de conception.
  1. La Vue Icônes [Base] s'ouvre.

La côte 2x2 du dessin de base doit concorder avec la côte 2x2 du départ.

II. Ouvrir une forme et la placer dans le dessin :

    1
    Charger la coupe avec Forme / Ouvrir et positionner coupe... .
  1. La boîte de dialogue Ouvrir s'affiche.
    2. 2
    Indiquer le chemin et sélectionner la forme souhaitée au format shp.
    3
    Cliquer sur la touche Ouvrir.
  2. La forme est mise sur le dessin au format shp.
    3. 4
    Activer l'icône .
    5
    Déplacer la forme avec le bouton gauche de la souris.
    -  ou  -
    Déplacer la forme avec les flèches des Propriétés de l'outil.

    -  ou  -
    Déplacer la forme avec les flèches du clavier.

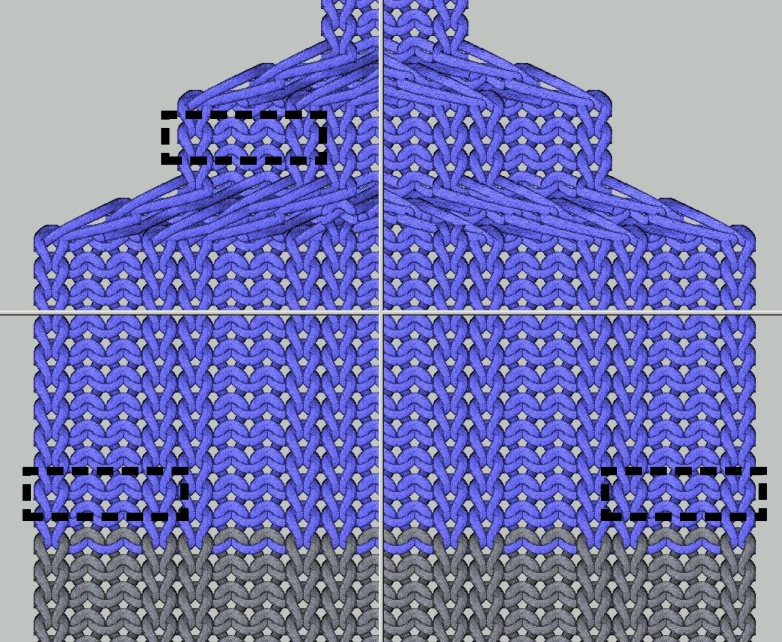

Résultat lors du positionnement de la forme :

Placement de la coupe

Bords gauche et droit de la forme

Bords gauche et droit du décolleté en V
