Créer une forme dans l'éditeur de coupe M1plus
Créer une forme:
- 1
- Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu /
- La boîte de dialogue s'ouvre.
- 2
- Ouvrir une coupe existante via le menu /
et la convertir au format shp.
- ou -
Créer une nouvelle coupe au format shp dans l'éditeur de coupe via
. - 3
- Désactiver la case à cocher
. - 4
- Créer un élément pour un devant à gauche et à droite :

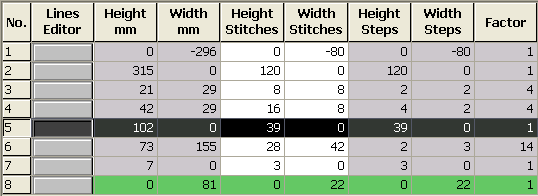

Elément de base devant à gauche (lignes à gauche) :
Elément de base devant à droite (lignes à droite) :
Attention lors de l'élaboration de la coupe :
- Les diminutions à gauche et à droite doivent être décalées en hauteur.
- Diminution à droite sur un numéro pair de rangée.
- Diminution à gauche sur un numéro impair de rangée.
- La hauteur totale de la forme doit correspondre à un nombre pair de rangées.
- Les diminutions à gauche / droite dépendent de la direction.
- La forme et le module de diminution doivent être adaptés l'un à l'autre.
- 5
- Attribuer le module de diminution créé aux lignes n° 6 dans le panneau tricoté en forme de gauche et de droite.
- 6
- Enregistrer la coupe via le menu / ou .
- La coupe est enregistrée au format shp.
- 7
- Fermer l'éditeur de coupe avec
.
