Autre possibilité pour la création de dessin
Problème de rattrapage du fil au bord du dessin
Avec l'utilisation du presse-mailles, les guide-fils ne sont pas directement positionnés à la lisière du tricot. Cela a pour conséquence que, lors du tricotage en entrée du guide-fil de trame, le flottage trop long ne peut pas être rattrapé.
Le fil utilisé dans le guide-fil de trame a une grande influence sur le problème !
Solutions :
1. Le guide-fil de trame est positionné de façon autarcique à la lisière du tricot et le tendeur de fil a ainsi plus de temps pour le rattrapage.
2. Le guide-fil de trame travail toujours précédemment dans la première chute avec un décalage de YCI1= -100.
I. Créer une forme :
Cette forme contient l'élaboration du bord nécessaire (masquer) pour le déplacement autarcique des guide-fils !!!
- 1
- Ouvrir la boîte de dialogue Éditeur de coupe M1plus via le menu /
- La boîte de dialogue s'ouvre.
- 2
- Ouvrir une coupe existante via le menu / ou avec
et la convertir au format shp
- ou -
créer une nouvelle coupe au format shp via
- ou -
/ ou avec la touche
. - 3
- Créer un élément pour un devant :
- La case à cocher est désactivée.
Élément de base Devant Lignes à gauche et Devant Lignes à droite :
- 4
- Créer des modules de masquage Maille devant avec report dans différentes couleurs pour les bords à gauche et à droite.
|
Module de masquage pour bords à gauche |
Module de masquage pour bords à droite |
|---|---|
|
|
|
Modules de masquage

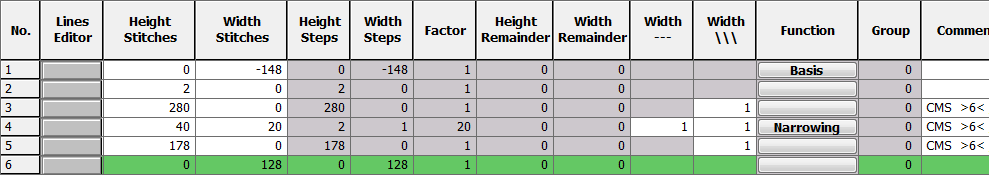

À l'onglet Masquage, attribuer les modules aux lignes et activer le réglage
.
- 5
- Attribuer la largeur de masquage 1 et les différents modules de marquage aux lignes de bord.
- Les bords extérieurs sont masqués sur une maille de largeur et avec une autre couleur de fil. Les couleurs supplémentaires sont utilisées pour les Color Arrangements nécessaires.
- 6
- Attribuer les autres attributs de forme souhaités aux lignes de bord.
- 7
- Enregistrer la coupe via le menu / ou .
- La coupe est enregistrée au format shp.
- 8
- Fermer l'M1pluséditeur de coupe avec
.
II. Color Arrangement pour le déplacement autarcique du guide-fil de trame :
- 1
- Sélectionner la zone dans la hauteur souhaitée.
- 2
- Cliquer sur la touche
.
- L'éditeur de Color Arrangement est ouvert.
- 3
- Modifier le Color Arrangement :
- Modifier les éléments suivants dans la zone exécutante :
- Modifier la séquence de tricotage (La couleur de fil #31 tricote jusqu'au bout) :
- Dessiner le fil de trame avec la couleur de fil #3 et l'action d'aiguille Fil de trame/ Report vers l'avant avec flottage et Flottage sans report.
- Rangée supplémentaire pour le tricotage en entrée du guide-fil de trame en fonction de la chute à la lisière du tricot à gauche et à droite
- Insérer des rangées supplémentaires pour le report et dessiner l'icône pour le report.
- 4
- Inscrire le Color Arrangement sur toute la hauteur du dessin dans la colonne de commande.
