Créer un Module Arrangement

Les modules de structure dessinés l'un à côté de l'autre contiennent le plus souvent des processus de report différents. Lors de l'élargissement des modules, ces processus de report sont automatiquement décomposés en une séquence de rangées techniques. Cette séquence peut éventuellement conduire à une déformation de la maille indésirable du fait de grande courses de chevalement.
Avec une disposition ciblée des processus de report, vous pouvez éviter la déformation de la maille.

I. Créer un Module Arrangement à partir d'une sélection:

Le dessin est élaboré avec le réglage dessin de conception.

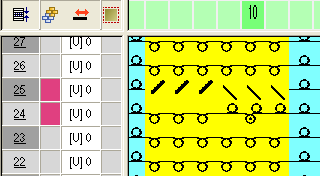

1: Sélectionner les rangées auxquelles un alignement de modules doit être effectué.

Seuls des modules qui se trouvent sur la même rangée de tricotage peuvent être alignés entre eux.

2: Cliquer sur le symbole dans la barre de symboles Standard.
- ou -
Appeler le menu Module / Créer à partir de la sélection / Module Arrangement.

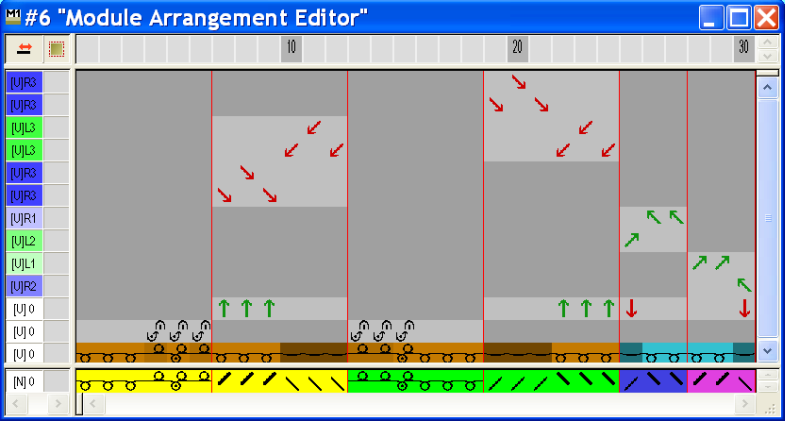

Tous les modules présents dans la sélection sont affichés dans l'éditeur de Module Arrangement.

Les réglages dans le menu Module / Insérer des modules (réglages) déterminent d'abord la priorité de chevalement dans le Module Arrangement.
Ces réglages sont ignorés si un Module Arrangement est utilisé.

II. Modifier une séquence de report dans l'éditeur de Module Arrangement:

1: Sélectionner le symbole Décaler dans la barre de symboles Outils de dessin.

2: Dans la boîte de dialogue Caractéristiques d'outils, activer les options désirées.
Exemple: Rangée et Ne pas sauter

Caractéristiques d'outils
Réglage	Fonction	Signification
Rangée	Décaler la séquence de report d'une rangée technique.	Le report dans la rangée sélectionnée peut être décalé sur une rangée technique antérieure ou ultérieure. Cependant, uniquement si un chevalement éventuel correspond ou est réalisable.
Cellule	Décaler la séquence de report d'une sélection	Le report dans une sélection peut être décalé sur une rangée technique antérieure ou ultérieure. Cependant, uniquement si un chevalement éventuel correspond ou est réalisable.
Sauter	Décaler le report vers une rangée technique quelconque. Sans tenir compte de la séquence de technique de tricotage	Le report peut être décalé vers une rangée technique quelconque. Cependant, uniquement si un chevalement éventuel correspond ou est réalisable.
Ne pas sauter	Décaler le report vers une rangée technique quelconque. Conserver cependant la séquence de report de technique de tricotage.	Le report dans une sélection peut uniquement être décalé vers une autre rangée technique si la séquence de technique de dessin est conservée pour le report.

3: Avec le curseur, cliquer dans l'élément à décaler et déplacer la sélection vers le haut ou vers le bas en maintenant enfoncé le bouton de gauche de la souris.
- ou -
Dans la boîte de dialogue Caractéristiques d'outils, activer les options Cellule et Ne pas sauter et déplacer la sélection en maintenant enfoncé le bouton de gauche de la souris.

Affichage du curseur lors du décalage	Signification
Cadre en traits interrompus rouge	Sélection
Barre jaune	Déplacer les processus de report sélectionnés dans une rangée supplémentaire.
Cadre jaune	Déplacer les processus de report sélectionnés dans une rangée existante. Uniquement possible en cas de correspondance de la position du chevalement.
Cadre jaune avec X rouge	Les processus de report sélectionnés ne peuvent pas être déplacés dans la rangée existante. Pas de correspondance des positions de chevalement.

4: Répéter le décalage pour tous les processus de report désirés.

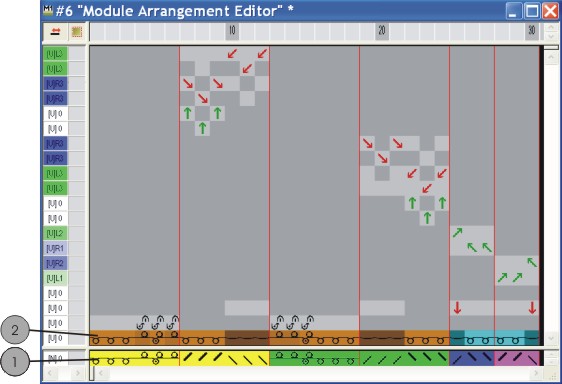

Désignation	Fonction
1	Couleur du module = couleur de recherche de la représentation couleur du module pour le fond / symbole Indication: On cherche l'ID du module.
2	Couleur du fil originale du module

5: Sélectionner les rangées à vide apparues suite aux modifications et les supprimer avec la touche Suppr.

6: Fermer l'éditeur MA avec la touche X.

7: Confirmer l'interrogation Enregistrer le module modifié ? avec Oui.

Le marquage de couleur du Module Arrangement est automatiquement inséré dans la colonne de commande de la zone du dessin sélectionnée.

Le Module Arrangement est enregistré avec le dessin et peut être sélectionné dans l'onglet Module Arrangement locaux de la barre de symboles Modules.

III. Elargir la zone sélectionnée:

La sélection de rangées est présente.

1: Elargir la zone avec le Module Arrangement avec dans la barre de symboles Etapes d'élaboration.

La zone sélectionnée est représentée dans la vue icônes (prévisualisation).

2: Fermer la prévisualisation avec X.

IV. Sélectionner dans l'éditeur de Module Arrangement:

Sélection	Fonction
Sélection de rangées via la barre de rangées	Décaler le contenu d'une rangée sélectionnée sur une autre rangée technique.
Sélection	Décaler le contenu d'une sélection sur une ou plusieurs autres rangées techniques.

V. Comportement de modules de structure:

Avant l'étape d'élaboration élargissement:

Si vous modifiez la technique de tricotage des modules de structure utilisés après l'élaboration d'un Module Arrangement, cette modification est reprise dans le dessin de base, mais pas dans le Module Arrangement existant.

Lors de la modification, un nouvel ID de module est créé.

1: Modifier manuellement le Module Arrangement existant.
- ou -
Créer un nouveau Module Arrangement.

Après l'étape d'élaboration élargissement:

Si vous modifiez les modules de structure utilisés après l'élargissement, une copie du module est créée.

Les modifications ne sont pas reprises dans le dessin de base.

1: Activer l'étape d'élaboration dessin de base.

2: Remplacer le module original par le module modifié.

3: Modifier manuellement le Module Arrangement existant.
- ou -
Créer un nouveau Module Arrangement.
