Élaborer et dessiner un dessin

Élaborer un dessin (vue d'ensemble):

    1
    Élaborer un nouveau dessin.
    2
    Dessiner le motif avec différents outils de dessin.
    3
    Sélectionner les modules dans la barre d'outils Modules.
    -  ou  -
    Sélectionner les modules dans l'Explorateur de modules Base de données.
    -  ou  -
    Sélectionner les actions d'aiguilles dans la barre de symboles Actions d'aiguilles - Longueur de maille.
    4
    Dessiner les modules dans le dessin.

I. Utiliser les modules de la barre de symboles Actions d'aiguilles - Longueur de maille :

    1
    Sélectionner l'action d'aiguille désirée dans la barre d'outils Actions d'aiguilles - Longueur de maille.

Groupe de modules

Module vue icônes

Module vue du tricot

Désignation

Actions de l'aiguille



Mailles avant



Maille arrière

II. Utiliser les modules de la barre d'outils Modules :

    1
    Afficher le groupe de modules Modules de la base de données dans la barre d'outils Modules.
    2
    Sélectionner le groupe de modules désiré dans la liste de sélection.

Groupe de modules

Module vue icônes

Module vue du tricot

Désignation

Aran

Aran 3x1X<

Aran 3x1><R

Aran 3x1<R

Aran 3x1>R

III. Utiliser des modules de l'Explorateur de modules Base de données :

    1

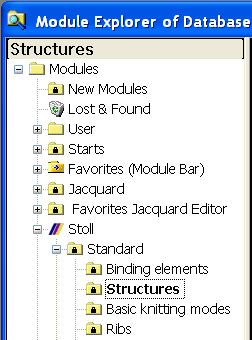

    Ouvrir l'Explorateur de modules Base de données via Modules / Explorateur de modules Base de données....
    2
    Sélectionner les groupes de modules Stoll / Standard / Structures et Côtes.

Groupe de modules

Module vue icônes

Module vue du tricot

Désignation

Structures

Côte perlée 1X1

Côtes

2X2 J-Côte

    3
    Créer un motif avec le module Structure et le module Côte.

IV. Reprendre la longueur de maille :

Des longueurs de maille correspondant au mode de tricotage sont attribuées aux modules standard Stoll de l'Explorateur de modules Base de données.

    1
    Activer la barre d'outils Données de module.
    2
    Appuyer sur la touche pour la mise en marcher et dessiner le module.
  1. Les longueurs de mailles présentes dans le module sont reprises dans le dessin.

Vue icônes avec la longueur de maille

Vue tricot et vue technique avec la longueur de maille après élargissement

Une rangée de dessin contient alors différentes longueurs de maille.
