Modifier les longueurs de mailles

Utiliser des longueurs de mailles différentes à l'intérieur d'une rangée de mailles (PTS) :

1: Sélectionner la zone de dessin dans laquelle l'autre longueur de maille doit être utilisée.

Si la zone est créée par une sélection de colonnes, veiller à ce que la longueur de maille ne soit pas modifiée au début.

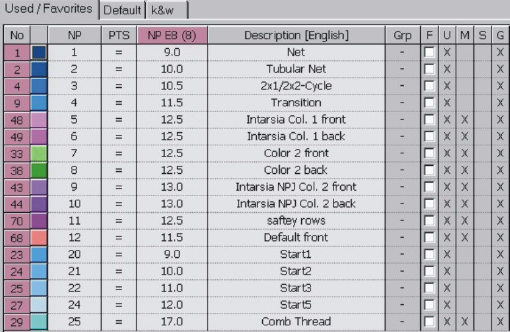

2: Attribuer à la sélection une autre (ou une nouvelle) longueur de maille du tableau des longueurs de mailles.

Sélectionner dans le tableau des longueurs de maille une entrée existante non utilisée, ajuster les indications et la reprendre dans le dessin.
Insérer une nouvelle valeur dans le tableau des longueurs de mailles et définir la serre.

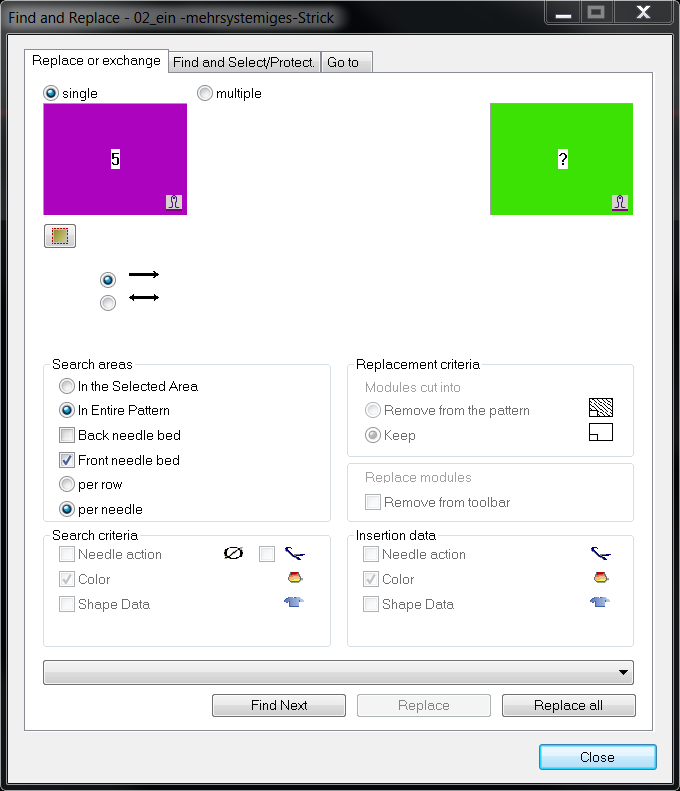

3: Échanger les longueurs de maille avec la fonction de dessin .

Résultat:

4: Effacer la sélection avec .

5: Ouvrir la boîte de dialogue Configuration via le menu Paramètres de dessin / Configuration.

6: Dans l'onglet Réglages supplémentaires sous Longueur de maille variable, activer la case à cocher Longueur de maille différente par rangée technique.

7: Confirmer le réglage avec OK.
