Système de fichiers

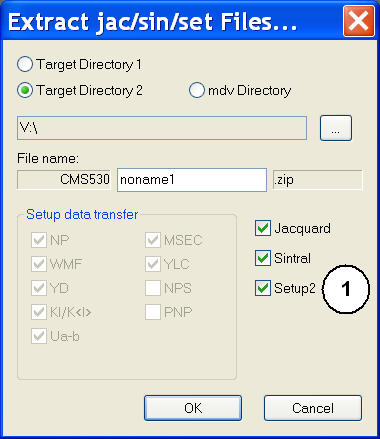

I. Sauvegarder les données sur une clé USB :

    1
    Appeler la boîte de dialogue Extraire les fichiers jac/sin/set via le menu Programme MC / Extraire le programme MC....

N°

Valeur

Signification

1

Setup1

Le Setup-Type 1 a été sélectionné lors de la création du programme.

Sélectionner sous Reprise des données de Setup les données à extraire qui doivent être sauvegardées dans le fichier de Setup.

Résultat : Les données sont extraites en fichiers sin / jac / set et sauvegardées.

Setup2

Le Setup-Type 2 a été sélectionné lors de la création du programme.

Note : Pas de sélection possible sous la reprise des données de Setup.

Résultat : Les données sont extraites en fichiers sin / jac / setx et sauvegardées dans un fichier zip

    2
    Sélectionner le Dossier de destination 2.
    3
    Avec le bouton de commande ..., indiquer le lecteur et le chemin de la clé USB du système de fichiers.
    4
    Activer la case à cocher pour les fichiers à extraire :
    Jacquard
     Sintral
    Setup1 ou Setup2
    5
    Sous Reprise de données de Setup :
    6
    Fermer la boîte de dialogue avec OK.
  1. Les fichiers Sin/Jac/Set ou le fichier zip sont créés et sauvegardés sur la clé USB.

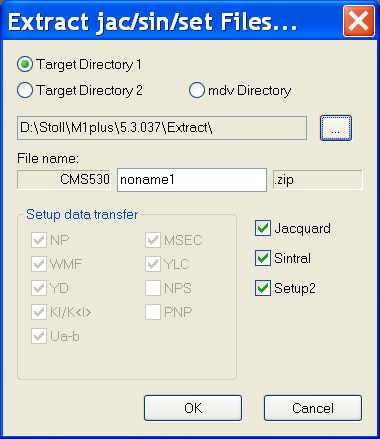

II. Enregistrer les données sur le disque dur :

    1
    Appeler la boîte de dialogue Extraire les fichiers jac/sin/set via le menu Programme MC / Extraire le programme MC....
    2. 2
    Sélectionner le Dossier de destination 1.

D:/Stoll/M1plus/<Version>/Extract est le réglage standard pour ce dossier de destination

    3
    Le cas échéant, modifier le disque dur et le chemin avec le bouton de commande ....
    Exemple : D:/Stoll/M1/KnitLan.

S'il existe un réseau entre la machine OKC et le poste de travail de dessin M1plus, le dossier KnitLan est automatiquement libéré pour le transfert de données.

    4
    Fermer la boîte de dialogue avec OK.
  1. Les fichiers Sin/Jac/Set ou le fichier zip sont créés et sauvegardés dans le dossier défini.

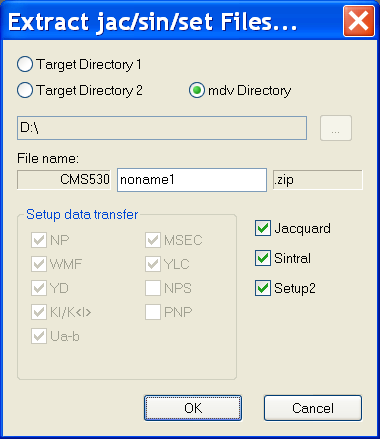

III. Enregistrer les données dans un dossier mdv :

    1
    Appeler la boîte de dialogue Extraire les fichiers jac/sin/set via le menu Programme MC / Extraire le programme MC....
    2. 2
    Sélectionner le Dossier mdv.

Le chemin sous lequel le fichier (dessin) mdv est sauvegardé apparaît par défaut.

    3
    Fermer la boîte de dialogue avec OK.
  1. Les fichiers Sin/Jac/Set ou le fichier zip sont créés et sauvegardés dans le même dossier que le fichier mdv.
