Modifier les réglages standard pour la longueur de maille

I. Modifier les valeurs prédéfinies pour les longueurs de maille dans le dessin :

Les valeurs standard du tableau Paramètres de dessin globaux sont chargés dans le dessin (.mdv) en fonction de la jauge de la machine choisie.
Vous pouvez voir et modifier les entrées des colonnes de commande pour les longueurs de maille dans l'état du dessin Dessin de base .

    1
    Ouvrir le dessin existant et le sauvegarder sous un nouveau nom via le menu Fichier / Enregistrer sous....
    -  ou  -
    Créer un nouveau dessin.
    2
    Dans la Vue Icônes [Base], placer le curseur sur la colonne de commande pour la longueur de maille avant / arrière et appuyer sur le bouton droit de la souris.
    -  ou  -
    Ouvrir le menu contextuel Longueur de maille avec dans la barre d'outils Actions d'aiguilles - Longueurs de maille

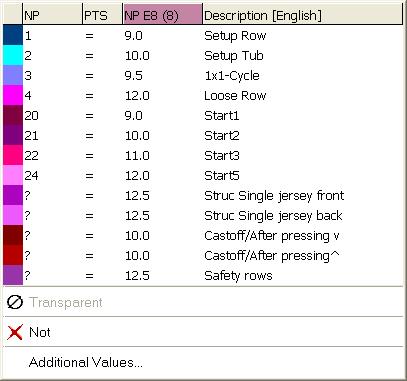

  1. Le menu contextuel Longueurs de maille apparaît.
    3
    Sélectionner la longueur de maille désirée dans l'affichage et l'introduire dans la colonne de commande.
    -  ou  -
    Remplir une sélection.

Les longueurs de maille présentes dans les colonnes de commande peuvent être reprises avec la touche de fonction F6.

II. Modifier les valeurs prédéfinies pour les longueurs de maille dans le module local :

Tous les modules de la Base de données de l'explorateur de modules utilisés dans le dessin sont enregistrés en modules locaux en même temps que le dessin.

Modifier le module avant de faire le dessin.

    1
    Sélectionner le module local.
    2
    Appeler la fonction Éditer un module dans le menu contextuel.
    -  ou  -
    Ouvrir le module avec un double clic.
    3
    Afficher les colonnes de commande pour la longueur de maille dans l'éditeur de modules.
    4
    Placer le curseur sur la colonne de commande pour la longueur de maille avant ou arrière et appuyer sur le bouton droit de la souris.
  1. Le menu contextuel avec les entrées utilisées et les favoris apparaît.
    5
    Sélectionner la longueur de maille désirée dans l'affichage et l'introduire dans la colonne de commande.
    -  ou  -
    Sélectionner une valeur de longueur de maille sous Autres valeurs... et la saisir.
    6
    Fermer l'éditeur de modules avec .
  1. La boîte de dialogue Module : XXX s'ouvre pour que les modifications soient appliquées.
    7
    Sous Accepter, sélectionner les réglages désirés pour la reprise des données.
    8
    Fermer la boîte de dialogue avec Oui.
  1. Les données sélectionnées des rangées du module qui tricotent sont reprises dans les rangées du dessin qui tricotent.

Dans une rangée de dessin se trouvent plusieurs valeurs de longueur de maille.

III. Terminer le dessin :

    1
    Élargir le dessin avec la touche via la barre d'outils Étapes d'élaboration.

Vous pouvez passer des étapes d'élaboration, mais ces étapes d'élaboration passées ne sont pas sauvegardées.

    2
    Lancer l'élaboration technique avec dans la barre d'outils Étapes d'élaboration.
  1. L'interrogation Créer programme MC apparaît.
    3
    Confirmer l'interrogation avec OK.
  1. La boîte de dialogue Enregistrer le dessin sous apparaît.
    4
    Définir le Nom du fichier et le chemin :
    5
    Fermer la boîte de dialogue avec Enregistrer.
    6
    Appeler le Contrôle Sintral avec dans la barre d'outils Étapes d'élaboration.
    -  ou  -
    Appeler le Contrôle Sintral via le menu Programme MC / Effectuer le contrôle Sintral....
