Les différentes possibilités de modifier la longueur de maille

I. Appeler le tableau Longueurs de maille et modifier l'entrée :

  1. Le dessin est chargé dans l'état du dessin Dessin de base .
    1
    Dans la Vue Icône, placer le curseur sur la colonne de commande pour la longueur de maille avant / arrière et appuyer sur le bouton droit de la souris.
    -  ou  -
    Appeler le menu contextuel Longueurs de maille via la barre d'outils Actions d'aiguilles - longueur de maille avec à côté de ou de .
  1. Le menu contextuel Longueur de maille avec les longueurs de maille utilisées et les favoris s'affiche.
    2
    Placer le curseur sur l'entrée à modifier et appuyer sur le bouton droit de la souris.
    3
    Cliquer sur Éditer l'entrée dans le menu contextuel.
    -  ou  -
    Cliquer sur Autres valeurs... dans le menu contextuel Longueur de maille.
  1. Le tableau Longueurs de maille apparaît.

Vous pouvez aussi appeler le tableau Longueurs de maille via Paramètres du dessin / Longueurs de maille....

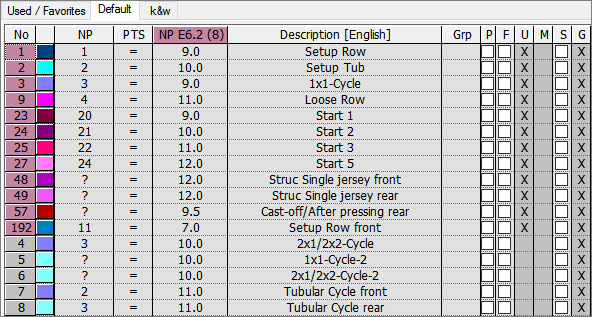

Désignations dans le tableau Longueur de maille

Colonne

Affichage

N°

Numérotation continue des entrées

Couleur

Couleur de l'entrée dans les colonnes de commande

NP

Affichage de l'indice pour l'attribution indirecte / directe de la longueur de maille

PTS

Indication sur NPJ ou PTS (Power Tension Setting).

Valeur de la serre pour la jauge E

Valeur de la serre en fonction de la jauge de la machine

Description

Commentaire pour l'entrée

Groupe (Grp)

Le groupement de valeurs de la serre s'affiche.

Colonnes d'état

Afficher l'état de l'entrée

Les colonnes d'état

Colonne

Désignation

Utilisation

F

Favoris

Les entrées marquées s'affichent dans le dialogue de sélection de la colonne de commande.

U

Utilisé (Used)

Les entrées marquées d'un x sont utilisées dans le dessin.

M

Modifié

Les entrées marquées d'un x ont été modifiées selon les données globales du dessin. Les nouvelles entrées ajoutées ou mises en favoris sont aussi marquées d'un X. Celui-ci peut être annulé avec la fonction Annuler l'état Modifié dans le menu contextuel du tableau.

S

Sintral

Un x apparaît ici si l'entrée a été reprise de la fonction Sintral.

Setup2

Les entrées marquées d'un x sont reprises dans le fichier (.setx)

Exemple :
Créer une séquence dans laquelle un seul fichier de Setup2 est utilisé pour tous les éléments de séquence

G

Global

Un x apparaît ici si l'entrée a été reprise du tableau Longueurs de maille global.

II. Définir les favoris dans le tableau Longueur de maille :

    1
    Appeler le tableau Longueurs de maille.
    2
    Cliquer sur l'entrée désirée dans la colonne d'état F.
    3
    Fermer le tableau avec .
  1. L'entrée s'affiche dans la liste de sélection peut être insérée dans le dessin.

L'entrée est alors automatiquement mise sur Modifié.
Dans le menu contextuel du tableau Longueur de maille, le statut peut être annulé via Annuler l'état Modifié.

III. Insérer une nouvelle entrée dans le tableau Longueur de maille :

    1
    Appeler le tableau Longueurs de maille.
    2
    Ouvrir le menu contextuel.
    3
    Sélectionner Insérer une nouvelle entrée dans le menu contextuel.
  1. Une nouvelle entrée est ajoutée à la fin du tableau.
    4
    Déterminer les valeurs prédéfinies dans les colonnes de la nouvelle entrée.
    5
    Fermer le tableau avec .
  1. Les modifications sont enregistrées dans le tableau.

Les modifications sont enregistrées dans le fichier mdv lors de l'enregistrement du dessin.

IV. Reprendre l'entrée du tableau Longueurs de maille dans le dessin :

  1. Le dessin est chargé dans l'état du dessin Dessin de base .
    1
    Appeler le tableau Longueurs de maille.
    2
    Sélectionner une entrée dans le tableau via le numéro ou la couleur de colonne.
    3
    Cliquer dans la colonne de commande et la rangée de la Vue Icônes [Base].
  1. La longueur de maille est introduite dans la colonne de commande.

V. Reprendre l'entrée du tableau Longueurs de maille dans le module local :

Effectuer les modifications dans le module avant de dessiner.

  1. Le dessin est chargé dans l'état du dessin Dessin de base .
    1
    Sélectionner le module local et l'ouvrir.
  1. L'éditeur de modules s'ouvre.
    2
    Appeler le tableau Longueurs de maille.
    3
    Sélectionner une entrée dans le tableau via le numéro ou la couleur de colonne.
    4
    Cliquer dans la colonne de commande correspondante pour la longueur de maille avant / arrière de l'éditeur de modules.
  1. La longueur de maille est introduite dans la colonne de commande.
    5
    Fermer l'éditeur de modules avec X.
  1. La boîte de dialogue Module : XXX s'ouvre pour que les modifications soient appliquées.
    6
    Sous Accepter, sélectionner les réglages désirés pour la reprise des données.
    7
    Fermer la boîte de dialogue avec OUI.
  1. Les données sélectionnées des rangées du module qui tricotent sont reprises dans les rangées du dessin qui tricotent.

Dans une rangée de dessin se trouvent plusieurs valeurs de longueur de maille.
