Modifier les réglages standard pour le tirage du tricot

I. Modifier les valeurs prédéfinies pour le tirage du tricot dans le dessin :

Les valeurs standard du tableau Paramètres de dessin globaux sont chargés dans le dessin (.mdv).
Vous pouvez voir et modifier les entrées des colonnes de commande pour le tirage du tricot selon les rangées de tricotage dans l'état du dessin Dessin de base .

    1
    Ouvrir le dessin existant et le sauvegarder sous un nouveau nom via le menu Fichier / Enregistrer sous....
    -  ou  -
    Créer un nouveau dessin.
    2
    Dans la Vue icônes Base, placer le curseur dans la colonne de commande pour le tirage du tricot ou dans la colonne de commande et appuyer sur le bouton droit de la souris.

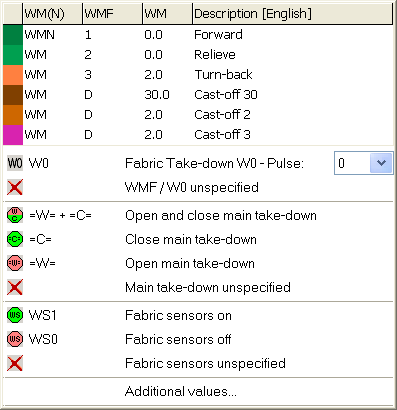

  1. Le menu contextuel Tirage du tricot apparaît.
    3
    Sélectionner la valeur de tirage du tricot désirée et l'introduire dans la colonne de commande du dessin de base.
    -  ou  -
    Remplir une sélection.

Les valeurs du tirage du tricot présentes dans les colonnes de commande peuvent être reprises avec la touche de fonction F6.

II. Modifier les valeurs prédéfinies pour les valeurs du tirage du tricot dans le module local :

Tous les modules de la Base de données de l'explorateur de modules Stoll utilisés dans le dessin sont enregistrés en modules locaux en même temps que le dessin.

Effectuer les modifications dans le module avant de dessiner.

    1
    Sélectionner le module local.
    2
    Appeler la fonction Éditer un module dans le menu contextuel.
    -  ou  -
    Ouvrir le module avec un double clic.
    3
    Afficher les colonnes de commande pour les valeurs du tirage du tricot dans l'éditeur de modules.
    4
    Placer le curseur sur la colonne de commande correspondante pour le tirage du tricot et appuyer sur le bouton droit de la souris.
  1. Le menu contextuel Tirage du tricot avec les entrées utilisées et les favoris apparaît.
    5
    Sélectionner la valeur du tirage du tricot désirée dans l'affichage et l'introduire dans la colonne de commande.
    -  ou  -
    Sélectionner une valeur du tirage du tricot sous Autres valeurs... et la saisir.
    6
    Fermer l'éditeur de modules avec .
  1. La boîte de dialogue Module : XXX s'ouvre pour que les modifications soient appliquées.
    7
    Sous Accepter, sélectionner les réglages désirés pour la reprise des données.
    8
    Fermer la boîte de dialogue avec Oui.
  1. Les données sélectionnées des rangées du module qui tricotent sont reprises dans les rangées du dessin qui tricotent.

Les entrées dans les rangées qui reportent ne sont visibles qu'après l'étape d'élaboration Élargir.

III. Terminer le dessin :

    1
    Élargir le dessin avec via la barre d'outils Étapes d'élaboration.

Vous pouvez passer des étapes d'élaboration, mais ces étapes d'élaboration passées ne sont pas sauvegardées.

    2
    Lancer l'élaboration technique avec dans la barre d'outils Étapes d'élaboration.
  1. L'interrogation Créer programme MC apparaît.
    3
    Confirmer l'interrogation avec OK.
  1. La boîte de dialogue Enregistrer le dessin sous apparaît.
    4
    Définir le Nom du fichier et le chemin :
    5
    Fermer la boîte de dialogue avec Enregistrer.
    6
    Appeler le Contrôle Sintral avec .
    -  ou  -
    Appeler le Contrôle Sintral via le menu Programme MC / Effectuer le contrôle Sintral....

Autres possibilités de sélection dans la fenêtre de sélection :
