Modifier les réglages standard pour la vitesse du chariot

Modifier les valeurs prédéfinies pour la vitesse du chariot :

Les valeurs standard du tableau Paramètres de dessin globaux sont chargés dans le dessin (.mdv).
Vous pouvez voir et modifier les entrées des colonnes de commande pour la vitesse du chariot, machine en vitesse lente et arrêt de la machine selon les rangées de tricotage dans l'état du dessin Dessin de base .

    1
    Ouvrir le dessin existant et le sauvegarder sous un nouveau nom via le menu Fichier / Enregistrer sous....
    -  ou  -
    Créer un nouveau dessin.
    2
    Placer le curseur sur la colonne de commande pour la vitesse du chariot , machine en vitesse lente et arrêt de la machine et appuyer sur le bouton droit de la souris.
  1. Le menu contextuel apparaît.
    3
    Sélectionner la valeur de la vitesse du chariot désirée et l'introduire dans la colonne de commande du dessin de base.
    -  ou  -
    Remplir une sélection.

Les valeurs de la vitesse du chariot présentes dans les colonnes de commande peuvent être reprises avec la touche de fonction F6.

II. Modifier les valeurs prédéfinies pour vitesses de la machine dans le module local :

Tous les modules de la Base de données de l'explorateur de modules utilisés dans le dessin sont enregistrés en modules locaux en même temps que le dessin.

Effectuer les modifications dans le module avant de dessiner.

    1
    Sélectionner le module local.
    2
    Appeler la fonction Éditer un module dans le menu contextuel.
    -  ou  -
    Ouvrir le module avec un double clic.
    3
    Afficher les colonnes de commande pour les valeurs de la vitesse du chariot dans l'éditeur de modules.
    4
    Placer le curseur sur la colonne de commande correspondante pour la vitesse du chariot et appuyer sur le bouton droit de la souris.

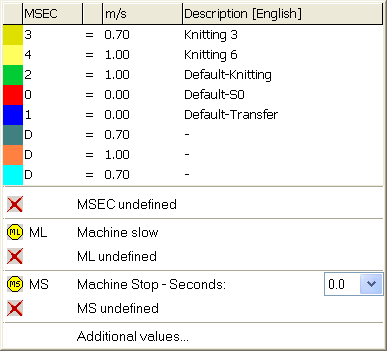

  1. La fenêtre de sélection avec les entrées utilisées et les favoris apparaît.
    5
    Sélectionner la vitesse de chariot désirée dans l'affichage et l'introduire dans la colonne de commande.
    -  ou  -
    Sélectionner une valeur de la vitesse du chariot sous Autres valeurs... et la saisir.
    6
    Fermer l'éditeur de modules avec .
  1. La boîte de dialogue Module : XXX s'ouvre pour que les modifications soient appliquées.
    7
    Sous Accepter, sélectionner les réglages désirés pour la reprise des données.
    8
    Fermer la boîte de dialogue avec Oui.
  1. Les données sélectionnées des rangées du module qui tricotent sont reprises dans les rangées du dessin qui tricotent.

Les modifications dans les rangées de report s'affichent uniquement après l'élargissement.

III. Terminer le dessin :

    1
    Élargir le dessin avec via la barre d'outils Étapes d'élaboration.

Vous pouvez passer des étapes d'élaboration, mais ces étapes d'élaboration passées ne sont pas sauvegardées.

    2
    Lancer l'élaboration technique avec dans la barre d'outils Étapes d'élaboration.
  1. L'interrogation Créer programme MC apparaît.
    3
    Confirmer l'interrogation avec OK.
  1. La boîte de dialogue Enregistrer le dessin sous apparaît.
    4
    Définir le Nom du fichier et le chemin :
    5
    Fermer la boîte de dialogue avec Enregistrer.
    6
    Appeler le Contrôle Sintral via la barre d'outils Étapes d'élaboration .
    -  ou  -
    Appeler le Contrôle Sintral via le menu Programme MC / Effectuer le contrôle Sintral....

Autres possibilités de sélection dans la fenêtre de sélection :
