Déterminer les valeurs prédéfinies pour la correction du chevalement

Dans les modules Stoll et par défaut, aucune correction du chevalement (VCI) n'est utilisée.

I. Introduire les valeurs prédéfinies pour une correction du chevalement dans un module local :

Les valeurs standard sont chargés dans le dessin (.mdv) depuis le tableau Paramètres de dessin globaux.
Les valeurs prédéfinies pour une correction du chevalement selon les rangées de report peuvent être insérées dans un module local dans l'état de dessin Dessin de base .

Tous les modules de la Base de données de l'explorateur de modules utilisés dans le dessin sont enregistrés en modules locaux en même temps que le dessin.

    1
    Ouvrir le dessin existant et le sauvegarder sous un nouveau nom via le menu Fichier / Enregistrer sous....
    -  ou  -
    Créer un nouveau dessin.
    2
    Sélectionner le module local.
    3
    Appeler le menu contextuel avec le bouton droit de la souris.
    4
    Appeler Éditer le module.
    -  ou  -
    Ouvrir le module avec un double clic.
    5
    Afficher les colonnes de commande pour les valeurs de la correction du chevalement dans l'éditeur de modules.
    6
    Placer le curseur sur la colonne de commande correspondante pour la correction du chevalement et appuyer sur le bouton droit de la souris.

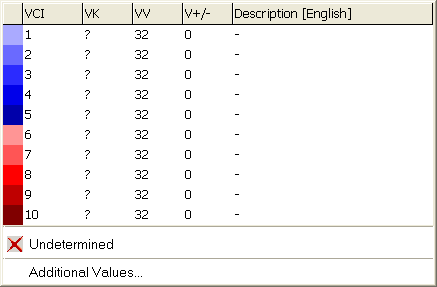

  1. Le menu contextuel Correction du chevalement (VCI) apparaît.
    7
    Sélectionner la correction du chevalement désirée dans l'affichage et l'introduire dans la colonne de commande.
    -  ou  -
    Sélectionner une valeur de la correction du chevalement sous Autres valeurs... et la saisir.
    8
    Fermer l'éditeur de modules avec .
  1. La boîte de dialogue Module : XXX s'ouvre pour que les modifications soient appliquées.
    9
    Sous Accepter, sélectionner les réglages désirés pour la reprise des données.
    10
    Fermer la boîte de dialogue avec Oui.
  1. Les valeurs prédéfinies sont sauvegardées dans le module local.

Les entrées dans les rangées qui reportent ne sont visibles qu'après l'étape d'élaboration Élargir.



Les corrections du chevalement présentes dans les colonnes de commande peuvent être reprises avec la touche de fonction F6.

II. Terminer le dessin :

    1
    Élargir le dessin avec via la barre d'outils Étapes d'élaboration.

Vous pouvez passer des étapes d'élaboration, mais ces étapes d'élaboration passées ne sont pas sauvegardées.

    2
    Lancer l'élaboration technique avec dans la barre d'outils Étapes d'élaboration.
  1. L'interrogation Créer programme MC apparaît.
    3
    Confirmer l'interrogation avec OK.
  1. La boîte de dialogue Enregistrer le dessin sous apparaît.
    4
    Définir le Nom du fichier et le chemin :
    5
    Fermer la boîte de dialogue avec Enregistrer.
    6
    Appeler le Contrôle Sintral via la barre d'outils Étapes d'élaboration .
    -  ou  -
    Appeler le Contrôle Sintral via le menu Programme MC / Effectuer le contrôle Sintral....
