Les différentes possibilités de modifier la correction du chevalement

I. Appeler le tableau Correction du chevalement et modifier l'entrée :

  1. L'état du dessin Dessin de base est chargé.
    1
    Dans la Vue Icônes, placer le curseur sur la colonne de commande pour la correction du chevalement et appuyer sur le bouton droit de la souris.
  1. Le menu contextuel Tirage auxiliaire apparaît avec les favoris du tableau Correction du chevalement.
    2
    Placer le curseur sur l'entrée à modifier et appuyer sur le bouton droit de la souris.
    3
    Cliquer sur Éditer l'entrée dans le menu contextuel.
    -  ou  -
    Sélectionner Autres valeurs... dans le menu contextuel de la colonne de commande Correction du chevalement (VCI).

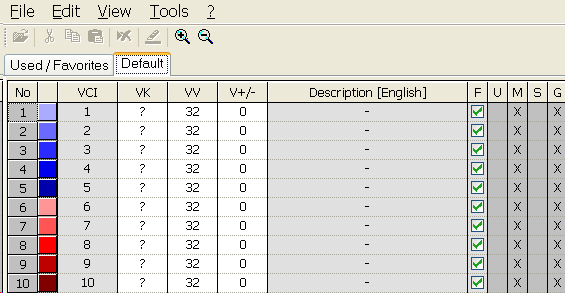

  1. Le tableau Correction du chevalement apparaît.

Vous pouvez aussi appeler le tableau Correction du chevalement via le menu Paramètres du dessin / Correction du chevalement....

Désignations dans le tableau Correction du chevalement

Colonne

Fonction

Indication

Zone de réglage

VCI

Fonctions Correction du chevalement

Indice

1-50

VK

Correction du chevalement



A (-Z)

Sens de la correction

Correction vers la gauche

<

Correction vers la droite

>

Valeur de correction



0-10

Valeur indéfinie

?

VV

Vitesse du chevalement



32-1

V+/-

Surchevalement



1-24

D'autres ordres de chevalement s'affichent en fonction du type de machine utilisé.

II. Insérer une nouvelle entrée dans le tableau Correction du chevalement :

    1
    Appeler le tableau Correction du chevalement.
    2
    Ouvrir le menu contextuel dans la boîte de dialogue Tableau Correction du chevalement.
    3
    Sélectionner le point du menu Insérer une nouvelle entrée.
  1. Une nouvelle entrée est ajoutée à la fin du tableau.
    4
    Déterminer les valeurs prédéfinies désirées dans les colonnes de la nouvelle entrée.
    5
    Fermer le tableau avec .
  1. Les modifications sont enregistrées dans le tableau.

Les modifications sont enregistrées dans le fichier mdv lors de l'enregistrement du dessin.

III. Définir les nouvelles entrées comme favorites dans le tableau Correction du chevalement.

    1
    Appeler le tableau Correction du chevalement.
    2
    Activer la nouvelle entrée dans la colonne d'état F avec .
  1. L'entrée marquée s'affiche dans le menu de sélection.

Le statut Modifié peut être annulé dans le menu contextuel du Tableau Tirage auxiliaire via Annuler l'état modifié.

IV. Reprendre l'entrée du tableau Correction du chevalement dans le dessin :

    1
    Élargir le dessin de base avec via la barre d'outils Étapes d'élaboration.
  1. Les rangées de report avec les indications de corrections de chevalement correspondantes sont insérée dans le dessin.
    2
    Appeler le tableau Correction du chevalement.
    3
    Sélectionner une entrée dans le tableau via le numéro ou la couleur de colonne.
    4
    Cliquer dans la colonne de commande correspondante de la Vue Icônes Base après l'élargissement.
  1. La correction du chevalement (VCI) est introduite dans la colonne de commande.

Ces modifications sont perdues lors du chargement du dessin de base !

V. Reprendre l'entrée du tableau Correction du chevalement dans le module local :

Effectuer les modifications dans le module avant de dessiner.

  1. L'état du dessin Dessin de base est chargé.
    1
    Sélectionner le module local et l'ouvrir.
  1. L'éditeur de modules s'ouvre.
    2
    Appeler le tableau Correction du chevalement.
    3
    Sélectionner une entrée dans le tableau via les colonnes numéro ou couleur.
    4
    Cliquer dans la colonne de commande correspondante pour la correction du chevalement de l'éditeur de modules.
  1. La correction du chevalement (VCI) est introduite dans la colonne de commande.
    5
    Fermer l'éditeur de modules avec .
  1. La boîte de dialogue Module : XXX s'ouvre pour que les modifications soient appliquées.
    6
    Sous Accepter, sélectionner les réglages désirés pour la reprise des données.
    7
    Fermer la boîte de dialogue avec OUI.
  1. Les valeurs prédéfinies sont sauvegardées dans le module local.

Les modifications dans les rangées de report (correction du chevalement) s'affichent uniquement après l'élargissement.
