Informazioni generali sulla programmazione EFS
Presupposti per una comunicazione tra CMS ed EFS 820/920:
- Alimentatore disponibile con cablaggio Memminger dell'EFS
- È installato il kit Stoll EFS
- Gli EFS vengono fatti funzionare con i tipi EFS Memminger 820/920, versione di firmware 1.44 o superiore
- Impostare su default i parametri impostabili nel Setup Memminger sul dispositivo EFS, vedi istruzioni di servizio EFS.
Istruzioni di servizio originali EFS 920
Osservare la funzione Parametri impostabili nel menu di Setup delle istruzioni di servizio originali di Memminger-IRO
- Sul dispositivo EFS devono essere impostati i parametri seguenti:
- 1
- Funzione di recupero permanente Off Parametro Mode 12 = 0
- 2

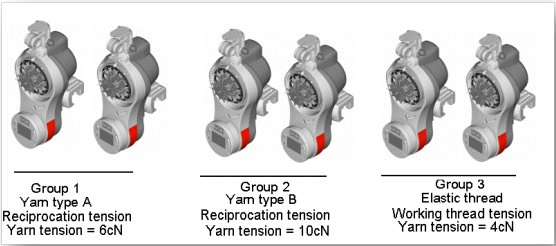

- Ciascun EFS deve essere assegnato a un gruppo.
Parametro Mode 1 = 1 – 6 per il gruppo corrispondente.
Se è richiesto solo un gruppo, esso verrà definito con 1.
Vincoli
In ogni rango di lavoro possono essere comandati fino a 6 gruppi con valori differenti.
- Utilizzare possibilmente per la macchina il sistema operativo più aggiornato Stoll.
La funzionalità è disponibile a partire dal sistema operativo: V 5.0 (V_OKC_002.009.006_STOLL)
Comando dell'EFS 820/920 con il comando Sintral DEVOUT
Sintassi del comando Sintral:
DEVOUT(1,2,3,4,5,6,7,8);
Vincoli
Possono essere elaborati non più di 16 comandi DEVOUT per corsa del carro.
Con il comando DEVOUT possono essere trasmessi ai dispositivi EFS i comandi seguenti:
- Inizializzazione:
Con DEVOUT occorre ad es. inizializzare una sola volta nel Sintral prima di START.
L'avvio del programma deve aver luogo con SP1.
- Calibrazione:
La calibrazione dei dispositivi deve essere eseguita una volta in ciascun telo. La calibrazione viene eseguita in un rango nel quale non viene utilizzato l'EFS (ad es. corsa del pettine = - = o filo di separazione...).
Durante la calibrazione, il filo viene sollevato temporaneamente dal sensore, per consentire a quest'ultimo di ricalibrarsi su 0. Se la lavorazione non venisse interrotta, il filo potrebbe spezzarsi.
- Selezione della modalità operativa con impostazione della tensione del filo corrispondente:
La modalità operativa corrente, la tensione filo di lavoro, la tensione filo di riposo oppure la tensione pendolare viene visualizzata sul display dal dispositivo durante il processo di lavorazione. Vengono inoltre visualizzate la velocità corrente del filo in m/min e la tensione del filo in cN.

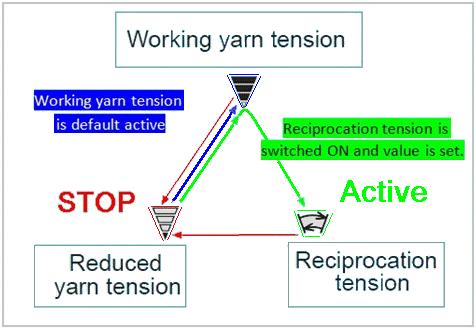

Tensione filo di lavoro | Tensione filo di riposo | Tensione pendolare |
|---|---|---|
|
|
|
La tensione filo di lavoro rappresenta la modalità operativa di default. Senza specifiche Sintral, è questa la modalità operativa dei dispositivi EFS. Questa modalità operativa può essere utilizzata su macchine rettilinee per maglieria solo con filati elastici. | Quando la macchina si arresta, i dispositivi EFS commutano su tensione filo di riposo. Di norma, la tensione filo ridotta su macchine rettilinee per maglieria va regolata su un valore di poco superiore a quello della tensione filo di lavoro o pendolare. | La tensione pendolare è stata sviluppata appositamente per macchine rettilinee per maglieria allo scopo di recuperare il filo dopo l'inversione. (Principio di funzionamento molla di recupero del filo) Si ricorre alla tensione pendolare per tutti i filati non elastici. |
La tensione filo di riposo non deve presentare lo stesso valore cN della tensione filo di lavoro.
In caso di valori uguali, durante l'arresto della macchina non viene visualizzato il simbolo della tensione filo di riposo, bensì il simbolo della tensione filo di lavoro.
La tensione filo di riposo deve essere attivata in via eccezionale nel disegno. Dopodiché sarà possibile modificare i valori in ciascuna corsa del carro.
La tensione pendolare deve sempre essere attivata quando si intende modificare un valore.
