Utilizzo del comando DEVOUT con la M1plus

I. Preparare la funzione Sintral per il tipo Testa.

  1. In questa funzione deve aver luogo per prima l'inizializzazione.
    1
    Attivare la tensione filo ridotta per i gruppi utilizzati e definire la tensione del filo per la tensione filo ridotta.
    (Qui viene attivata la tensione filo di riposo. Non occorrono altre attivazioni)
    2
    Attivare la tensione pendolare e definire la tensione del filo per la tensione pendolare.
    (Se si intende modificare in un secondo momento la tensione pendolare, essa dovrà essere riattivata)
    3
    Definire la tensione filo di lavoro.
    (Non occorre attivare la tensione filo di lavoro)

Questa funzione viene definita come tipo Testa

La funzione viene inserita a partire dalla riga 2 nella testa Sintral

Per richiamare la funzione Sintral nella M1plus:

    1
    Richiamare le Funzioni Sintral nel menu Programma MC.
    2
    Con Carica... selezionare la funzione nella directory.
    3
    Nella colonna Tipo selezionare la proprietà Testa.
    4
    Apporre il segno di spunta nella colonna Usato.

II. Registrazione Sintral con il comando per la calibrazione nel modulo iniziale nel rango del filo di separazione

    1
    Cliccare con il tasto destro del mouse sul modulo iniziale.
    Selezionare Modifica modulo.
    2

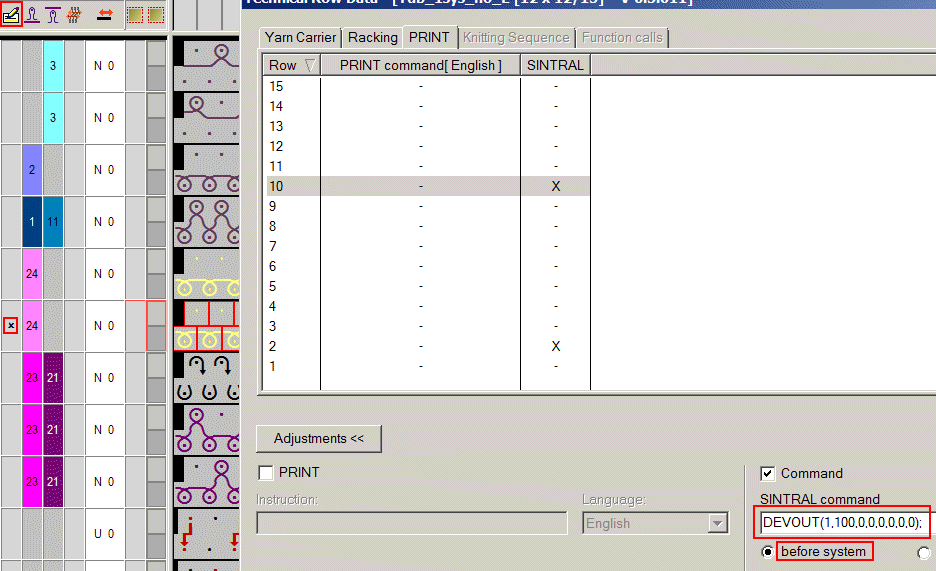

    Aprire la colonna di comando PRINT.
    3
    Cliccare su Istruzioni… nel menu contestuale della colonna di comando PRINT.
  1. Si apre la finestra Dati ranghi tecnici nella rubrica PRINT.
    2. 4
    Nella finestra Dati ranghi tecnici selezionare il pulsante Impostazioni >>.
    5
    Attivare Comando apponendo un segno di spunta.
    6
    Selezionare il rango con il filo di separazione.
    7
    Per immettere il comando DEVOUT per la calibrazione: DEVOUT(1,100,0,0,0,0,0,0);

III. Modifica nei ranghi tecnici della tensione del filo durante la lavorazione a maglia

Per ciascun rango di lavoro è possibile modificare la tensione del filo della modalità operativa corrispondente: tensione filo di lavoro, tensione pendolare oppure tensione filo di riposo.



Per le modifiche di tensione del filo è consigliabile creare funzioni Sintral.

Devono essere osservate le regole descritte qui avanti.

Procedimento:

    1
    Creare Sintral con i comandi DEVOUT e salvarlo in una delle directory previste a tale scopo. (Nome della funzione = nome del file Sintral)

Esempio:

    2

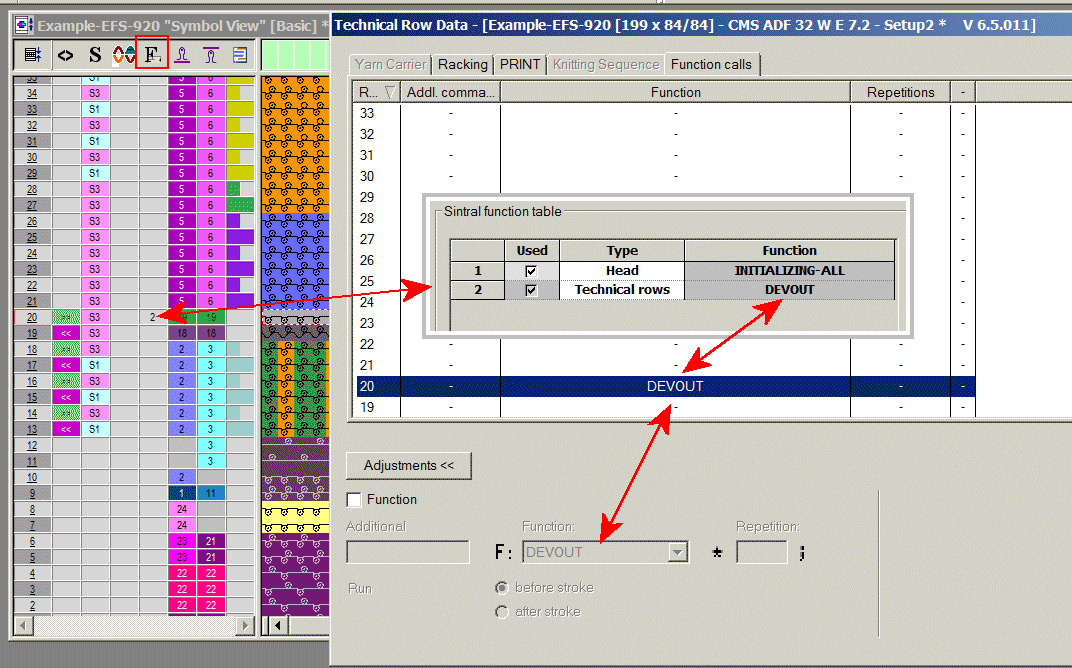

    Aprire la colonna di comando Richiamo della funzione e contrassegnare il rango tecnico a partire dal quale si intende utilizzare la nuova tensione del filo
    3
    Eseguire Richiami della funzione.... Si apre la finestra Dati ranghi tecnici nella rubrica Richiami della funzione.
    4
    Nella finestra Dati ranghi tecnici aprire Impostazioni
    5
    Attivare Funzione Check Box
    6
    Nella funzione fare clic su altre funzioni.
    7
    Passare alla directory nella quale è stata archiviata la funzione descritta qui sopra e attivare la funzione Apri. Nel campo Funzione: viene ora visualizzato il nome della funzione aperta.
    8
    Selezionare Prima di corsa / Dopo corsa. Attenzione! Con Prima di corsa viene eventualmente generata una corsa a vuoto. Selezionare pertanto possibilmente Dopo corsa.

Con Prima di corsa viene eventualmente generata una corsa a vuoto

Selezionare pertanto possibilmente Dopo corsa. Ne consegue tuttavia che occorre specificare la funzione di un rango di disegno prima del rango desiderato.



Interdipendenze con la colonna di comando Richiamo della funzione:
