Creazione di disegno con forma

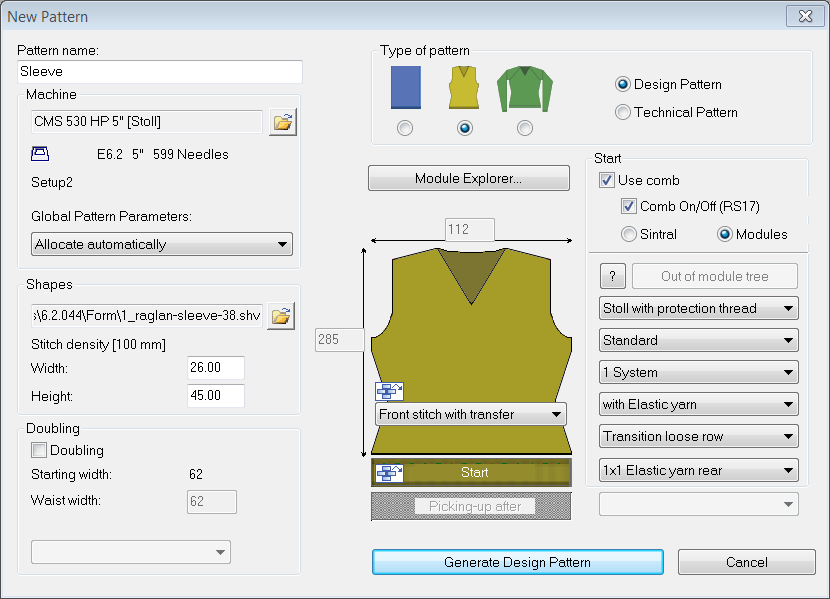

Per creare un nuovo disegno con forma:

    1
    Nella barra del menu selezionare File / Nuovo.
    -  oppure  -
    Fare clic sul simbolo .

Regolazione

Significato

Disegno Design

Elaborazione di un disegno con le nuove funzioni della M1plus

Disegno Tecnico

Elaborazione di un disegno analoga alla M1

    2
    Riportare il nome del disegno.
    3
    Selezionare Tipo macchina e Tipo di setup.
    4
    Selezionare Disegno base (disegno con forma) e Disegno design.
    5

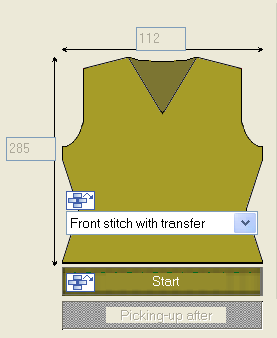

    Selezionare taglio / forma e specificare la densità delle maglie.
  1. Le dimensioni del disegno vengono registrate automaticamente sulla base della forma selezionata.
    6
    Definire tramite l'elenco di selezione la legatura del disegno base.
    7
    Selezionare l'inizio.

Un inizio può essere inserito anche dopo aver tracciato il disegno base.

    8
    Confermare i dati con Crea disegno design.
  1. Si apre una vista dei simboli [Base] con forma applicata.
