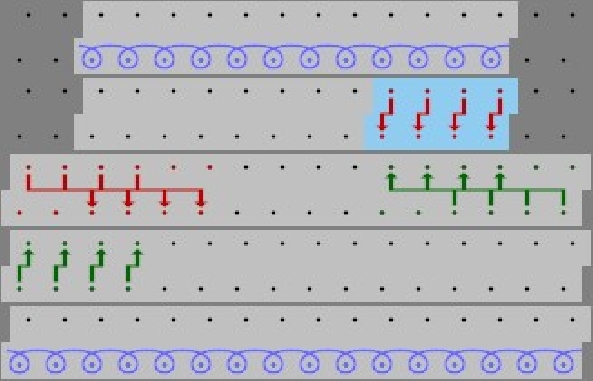

Modifiche nella vista dei simboli
I. Per procedere a modifiche sulla cimosa esterna della forma e sullo scollo a V:
- Sul disegno è applicato il taglio / la forma.
- 1

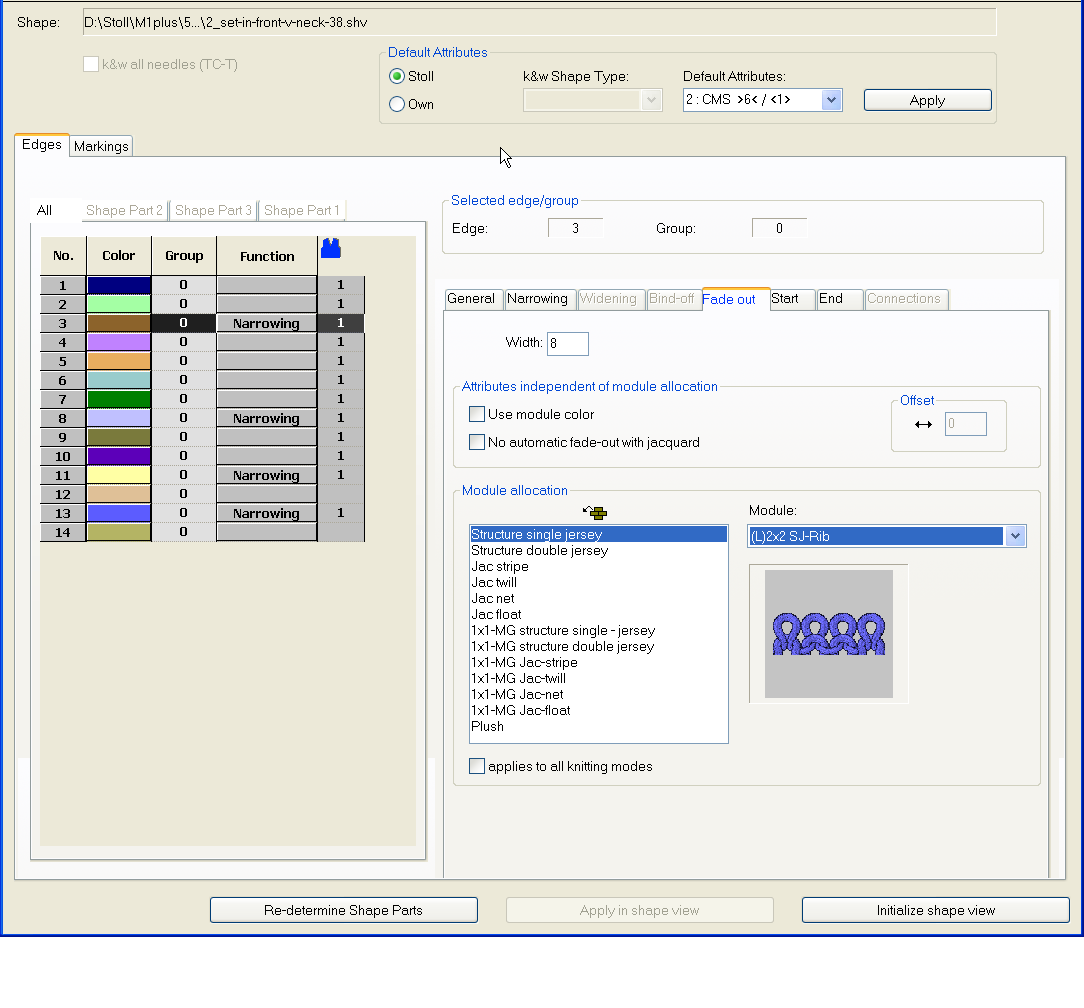

- Aprire la finestra di dialogo Attributi della forma con il menu contestuale .
- oppure -
Richiamare il menu / .
- 2
- Eseguire le modifiche nei registri.
|
Modifiche a forma esterna e a scollo a V | ||
|---|---|---|
|
Scheda |
Modifica |
Rappresentazione |
|
Dissolvenza |
2x2 Costa RL |
|
|
Diminuzione |
L-R trasporti separati |
|
|
L-R trasporti comuni |
| |
|
Larghezza di diminuzione |
8 maglie |
|
|
Livello di diminuzione |
4 maglie | |
|
Larghezza di dissolvenza |
8 maglie | |

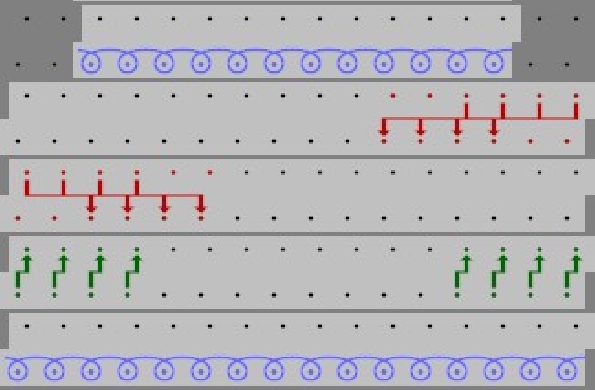

II. Per procedere a modifiche all'inizio dello scollo a V:
- Ricorrere ai colori della cimosa della forma a disposizione e tracciare la correzione delle cimose della forma sotto l'inizio a V nella vista dei simboli [Base] con
e / o
attivi.
- Creare nuove cimose della forma, assegnare gli attributi della forma e tracciare le cimose della forma.
Nella finestra di dialogo Attributi della forma confermare le immissioni con il tasto Applica in vista della forma.
Il numero di ranghi fino all'inizio dello scollo a V deve essere pari.
- 1
- Salvare la forma modificata tramite le opzioni di menu / .
- La forma viene salvata nel formato shr.
- 2
- Ritagliare la forma con il tasto
nella barra degli strumenti Passi di lavorazione.
- Vengono registrare le assegnazioni per dissolvenza e lunghezza della maglia sulla cimosa della forma.
- 3
- Procedere ai seguenti passi di lavorazione.
