Creazione della forma nell'editore di taglio M1plus
I. Per creare la forma:
- 1
- Selezionare / per aprire la finestra di dialogo M1plus - Editore di Taglio.
- Si apre la finestra di dialogo.
- 2
- Aprire un taglio a disposizione selezionando / o con
e convertirlo nel formato shp.
- oppure -
Creare nell'editore di taglio un nuovo taglio nel formato shp selezionando / o con il tasto
. - 3
- Creare l'elemento per un Telo anteriore:
- È attivata la casella di controllo .
Elemento base telo anteriore:
- 4
- Creare un nuovo elemento con il tasto
. - 5
- In selezionare con il menu di selezione Scollatura.
- È attivata la casella di controllo .
Elemento scollatura:
- 6
- Creare un nuovo elemento con il tasto .
- 7
- In selezionare con il menu di selezione Tassello.
- È attivata la casella di controllo .

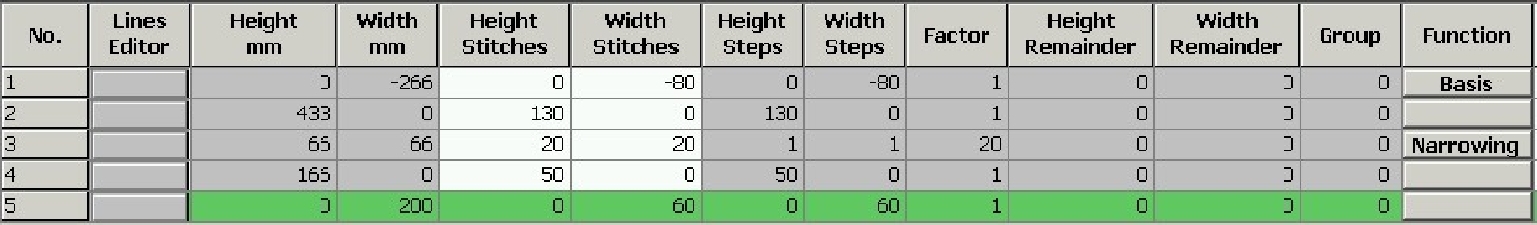

Elemento tassello:
L'elemento tassello viene specchiato, vale a dire, entrambi i tasselli presentano scalatura e posizionamento uguali.
- 8
- Posizionare l'elemento tassello con e .
|
Posizione tassello | |
|---|---|
|
Rubrica Distanza x da… | |
|
Distanza dall'asse mediano |
Definire la posizione orizzontale del tassello |
|
Rubrica Distanza y da… | |
|
Distanza dalla linea finale |
Definire la posizione verticale del tassello |
- 9
- Salvare il taglio selezionando / oppure .
- Il taglio viene salvato nel formato shp.
- 10
- Chiudere M1plus - Editore di Taglio con
.
II. Elemento tassello:
- L'elemento tassello contiene l'informazione Non lavorare all'interno della forma.
- I tasselli possono essere simmetrici o asimmetrici:
- Elemento tassello specchiato:
Due tasselli vengono visualizzati in un elemento e presentano entrambi lo stesso posizionamento. - Elemento tassello non specchiato:
I tasselli vengono visualizzati in elementi diversi e il loro posizionamento può essere differente.
Regole per la creazione dell'elemento Tassello
|
|
|
