Creazione della forma nell'editore di taglio M1plus

I. Per creare una forma personalizzata:

1: Richiamare Forma / Editore di taglio (crea/modifica)....

Appare l'Editore di taglio.

2: Aprire e modificare un taglio a disposizione selezionando File / Apri taglio .shv [mm] ….
- oppure -
Creare un nuovo taglio con .

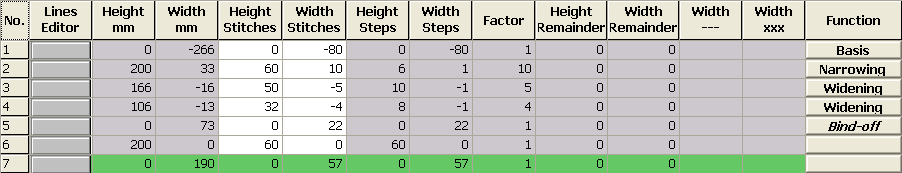

Elemento telo anteriore:

Impostazioni nella tabella telo anteriore:
Linea della cimosa	Scheda Generale	Scheda Diminuzione	Scheda Aumento	Scheda Rimagliatura
No. 2	Diminuzione	L-R trasporti separati
No. 3	Aumento		Maglia di chiusura
No. 4	Aumento		Maglia di chiusura
No. 5	Rimagliatura			Rim-RL-01

3: Creazione di elemento della forma scollo a V specchiato.

Elemento scollatura:

4: Disattivare la casella di controllo Speculare.

5: Visualizzare con e le tabelle della semiforma sinistra e destra.

Alla cimosa della forma sinistra viene assegnato l'attributo Cappio per bottoni. Sulla cimosa destra non sono richieste dissolvenze.

II. Per creare il modulo di dissolvenza per cappi per bottoni:

1: Creare il modulo di dissolvenza per i cappi.

2: Assegnare il modulo di dissolvenza unicamente alle linee 2, 4, 6, 8, 10 e 12 della cimosa sinistra.

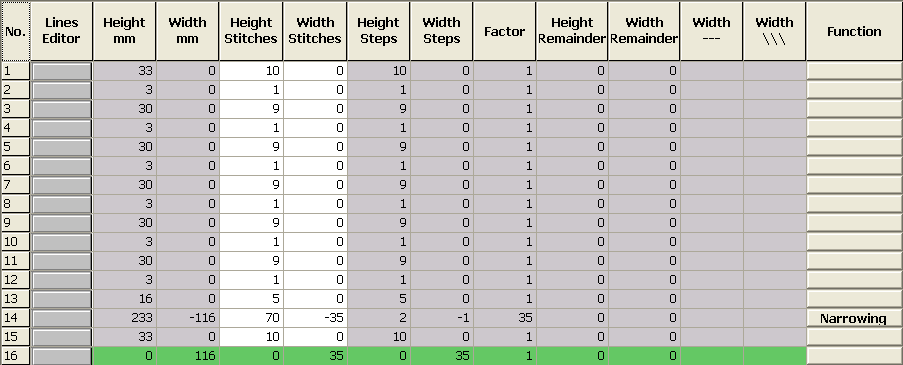

Modulo per cappi per bottoni sulla cimosa sinistra della forma

3: Registrare nel modulo un rapporto per la regolazione della lunghezza delle asole.
- oppure -
Registrare nella vista tecnica i rapporti per la regolazione della lunghezza delle asole dopo l'espansione.

Alle asole possono essere pertanto assegnati rapporti differenti.

III. Per creare un modulo di dissolvenza per marcature per bottone:

1: Creare una tabella in per le marcature per bottone sulla cimosa destra.

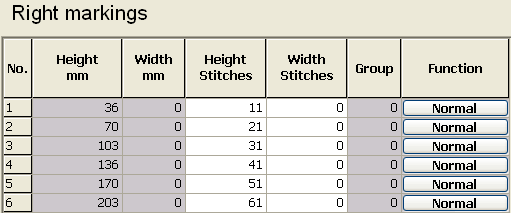

Marcature per bottone sulla cimosa destra

2: Creare il modulo per la marcatura per bottone.

3: Assegnare il modulo di marcatura creato alle linee della cimosa nella tabella in Funzione Normale.

Per consentire la selezione del modulo nell'editore di taglio in Marcature a destra Funzione / punto a destra, esso dovrà essere creato nell'Esploratore di moduli banca dati in Stoll / Tecnica-Marcature della forma.

4: Definire la distanza tra l'apertura dello scollo e la marcatura per bottone.

5: Nell'elemento scollatura in distanza x da... asse mediano definire la distanza tra la marcatura per bottone e la cimosa.

6: Salvare la forma con le assegnazioni per la Dissolvenza e le Marcature.
