ShapeSizer: Definizione della prova dei punti maglia

    1

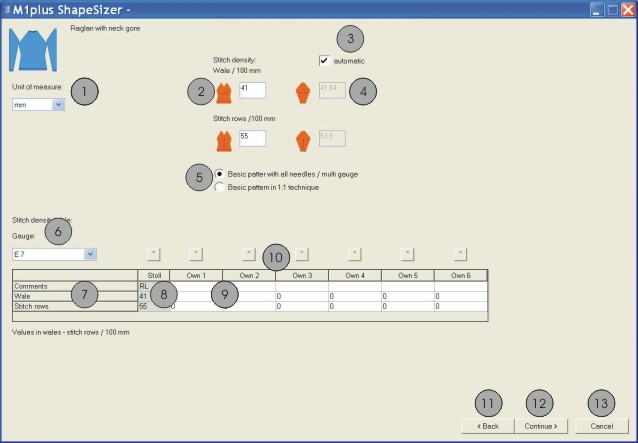

    Nella finestra principale dello ShapeSizer, nelle informazioni generali (2), aprire con un doppio clic la forma desiderata.
  1. Viene caricata la forma selezionata con gli attributi standard Stoll e si apre la finestra di dialogo successiva della M1plus ShapeSizer.

I dati degli elementi della forma (VT, RT, ARM) sono salvati nei file defaultform_xxx.shp.

    2
    Selezionare il tipo del disegno base (5).
    3
    Procedere alle indicazioni sulla densità delle maglie.
  1. Per la lavorazione successiva viene utilizzata la densità delle maglie assegnata.

No.

Funzione

1

Selezione dell'unità di misura mm o pollici per la prova dei punti maglia

2

Immissione della prova dei punti maglia per il telo anteriore
Numero di maglie in larghezza (colonna dei punti maglia) e altezza (ranghi di maglie)

3

Conversione automatica della prova dei punti maglia per la manica

4

Immissione manuale della prova dei punti maglia per la manica

5

Selezione del disegno base con tutti gli aghi o in tecnica 1X1

6

Selezione della finezza della tabella della densità delle maglie

7

Tabella delle densità delle maglie

8

Prova dei punti maglia standard Stoll per il tipo di lavorazione RL

9

Definizione di prove di punti maglia personalizzate per diversi tipi di lavorazione

10

Trasferimento di prove di punti maglia dalla tabella nella finestra di immissione Densità maglie (2)

11

Passaggio alla finestra di dialogo precedente dello ShapeSizer

12

Passaggio alla finestra di dialogo successiva dello ShapeSizer

13

Interrompe ShapeSizer

    4
    Con il tasto Avanti> si passa alla finestra di dialogo successiva.
