Per lavorare con moduli: Il modulo a gradini
Caratteristiche di un modulo a gradini:
- Contrassegni
- combina max. 3 moduli disposti in senso diagonale
- Ripetizione orizzontale dei moduli
- Impiego ad esempio del modulo di rimagliatura

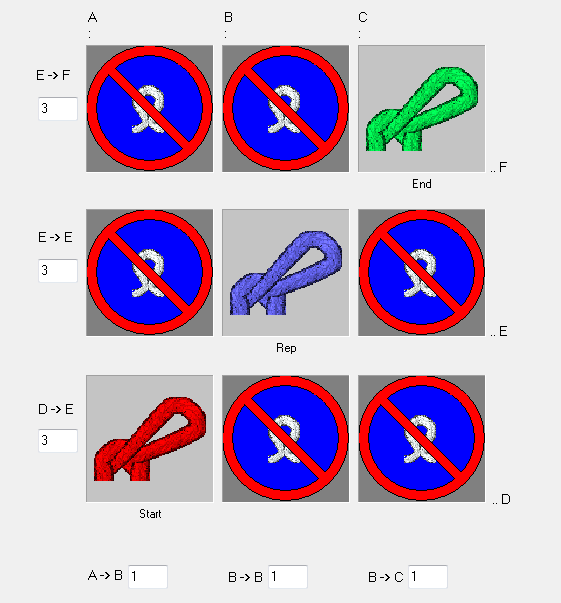

Per creare un modulo a gradini:
- Assegnazione dei moduli nel modulo a gradini con Drag & Drop.
- Nelle diagonali da sinistra a destra = rimagliatura da sinistra a destra
- Nelle diagonali da destra a sinistra = rimagliatura da destra a sinistra
- Con l'assegnazione vengono impostati automaticamente i valori di offset.
- Possibile posizionamento orizzontale e / o verticale tramite modifica dei valori di offset.
- I valori di offset si riferiscono sempre al punto di riferimento in basso a sinistra nel modulo.
- Nei moduli devono essere raggruppati ogni volta tutti i ranghi tecnici in un rango del disegno.
Comportamento di un modulo a gradini:
- 1
- Tracciare un modulo in direzione orizzontale su un rango del disegno esistente.
- 2
- Espandere il disegno con il tasto
nella barra degli strumenti Passi di lavorazione.
- I ranghi tecnici presenti nel modulo a gradini vengono inseriti nel disegno.

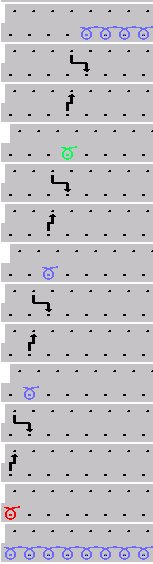

Esempio dimostrativo: Modulo a gradini con andamento delle maglie per Punzonato
Viene tenuto conto nella lavorazione della direzione preassegnata nel modulo (posizionamento degli elementi nel modulo a gradini).
Significato dei valori di offset:
|
Valori di offset per il modulo a gradini | |||
|---|---|---|---|
|
|
Distanza verticale tra il primo rango tecnico del modulo di ripetizione superiore e il primo rango tecnico del modulo finale. | ||
|
|
Distanza verticale reciproca del primo rango tecnico dei moduli di ripetizione | ||
|
|
Distanza verticale tra il primo rango tecnico del modulo iniziale e il primo rango tecnico del primo modulo di ripetizione | ||
|
|
|
|
|
|
Distanza orizzontale del modulo dal modulo adiacente destro |
Distanza orizzontale dal posizionamento successivo dello stesso modulo |
Distanza orizzontale del modulo dal modulo adiacente sinistro | |
Se il valore di offset è inferiore alla larghezza del modulo, i moduli vengono applicati sovrapposti.
Un esempio di un modulo a gradini per rimagliatura è riportato in Temi approfonditi nel capitolo Modulo a gradini per tasca di camicia.
