Creazione della forma nell'editore di taglio M1plus

I. Per creare la forma:

1: Selezionare Forma / Editore di taglio (crea/modifica)...per aprire la finestra di dialogo M1plus - Editore di Taglio.

Si apre la finestra di dialogo.

2: Creare un nuovo taglio personalizzato nel formato shp selezionando File / Nuovo.
- oppure -
Fare clic sul simbolo .

3: Creare l'elemento Taglio base per un Telo anteriore:

È attivata la casella di controllo Speculare.

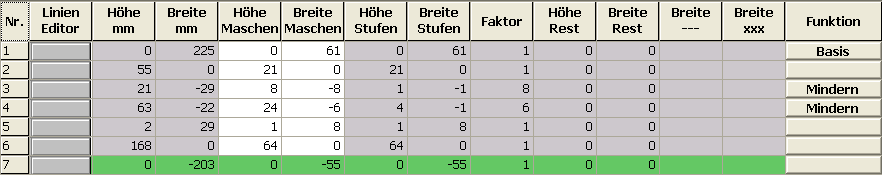

Elemento base telo anteriore cimosa sinistra:

4: Disattivare la casella di controllo Speculare.

5: Modificare la cimosa destra dell'elemento base.

Elemento base telo anteriore cimosa destra:

Impostazioni nell'elemento base cimosa sinistra
Linea della cimosa	Scheda Generale	Scheda Dissolvenza	Scheda Diminuzione	Moduli assegnati
No. 1-6		a piacere	a piacere	a piacere
Impostazioni nell'elemento base cimosa destra
Linea della cimosa	Scheda Generale	Scheda Dissolvenza	Scheda Aumento	Moduli assegnati
No. 1-4 +6		a piacere	a piacere	a piacere

Nella linea della cimosa no. 5 il lato destro dell'elemento base viene ampliato di 8 aghi (= larghezza della cimosa), dal momento che la finta in tubolare viene trasportata un rango prima (allargata).

6: Creare un nuovo elemento con il tasto .

7: In Tipo selezionare con il menu di selezione Scollatura.

È attivata la casella di controllo Speculare.

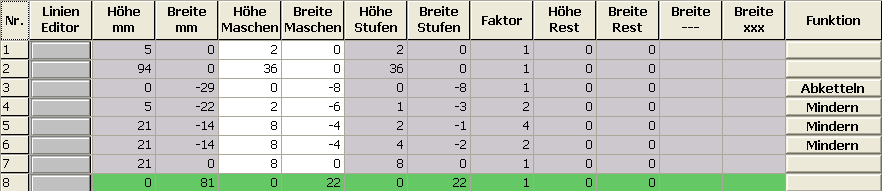

Elemento scollatura:

Impostazioni nell'elemento scollatura Linee a sinistra
Linea della cimosa	Scheda Generale	Scheda Dissolvenza	Scheda Diminuzione	Larghezza di dissolvenza
No. 1	Nessuna voce	Inizio finta sinistra	Nessuna voce	9
No. 2	Nessuna voce	Finta sinistra	Nessuna voce	9

Linea della cimosa	Scheda Generale	Scheda Rimagliatura	Scheda Diminuzione	Larghezza di dissolvenza
No. 3	Rimagliatura	Rim-RL-01 oppure Rim-RL-02	Nessuna voce	Nessuna voce
No. 4-6	Diminuzione	a piacere	L-R trasporti separati oppure L-R trasporti comuni	a piacere

Impostazioni nell'elemento scollatura Linee a destra
Linea della cimosa	Scheda Generale	Scheda Dissolvenza	Scheda Diminuzione	Larghezza di dissolvenza
No. 1	Nessuna voce	Inizio finta destra	Nessuna voce	9
No.2	Nessuna voce	Finta destra	Nessuna voce	9

Linea della cimosa	Scheda Generale	Scheda Rimagliatura	Scheda Diminuzione	Larghezza di dissolvenza
No.3	Rimagliatura	Rim-RL-01 oppure Rim-RL-02	Nessuna voce	Nessuna voce
No. 4-6	Diminuzione	a piacere	L-R trasporti separati oppure L-R trasporti comuni	a piacere

8: Disattivare la casella di controllo Speculare.

9: Assegnare i moduli di diminuzione e dissolvenza personalizzati alle linee della cimosa sinistra e destra.

10: Salvare il taglio selezionando File / Salva oppure Salva con nome....

La forma viene salvata nel formato .shp.

11: Chiudere M1plus - Editore di Taglio con .
