Divisione del programma di lavorazione

Non richiesto per macchine OKC.

Un disegno deve essere diviso:

quando le dimensioni del disegno sono al limite o troppo grandi per la memoria nella macchina.
quando le righe Jacquard e Sintral oltrepassano il numero di righe consentito dalla memoria della macchina.
quando nella finestra di dialogo Dividi disegno (splitsintral.exe) è attiva l'impostazione Dividi sempre il disegno.

I. Per impostare la memoria disegni nell'Explorer macchine:

Per macchine dotate di tipo di calcolatore ST168, ST268 e ST468 è possibile impostare su M1plus la memoria presente nella macchina.

1: Selezionando Strumenti / Explorer macchine aprire l'Explorer Macchine.

2: In Macchine STOLL / Generazione CMS selezionare la macchina desiderato e nel menu contestuale Crea macchina propria.

3: In Mie macchine selezionare la nuova macchina creata.

4: Richiamare il menu contestuale Proprietà.

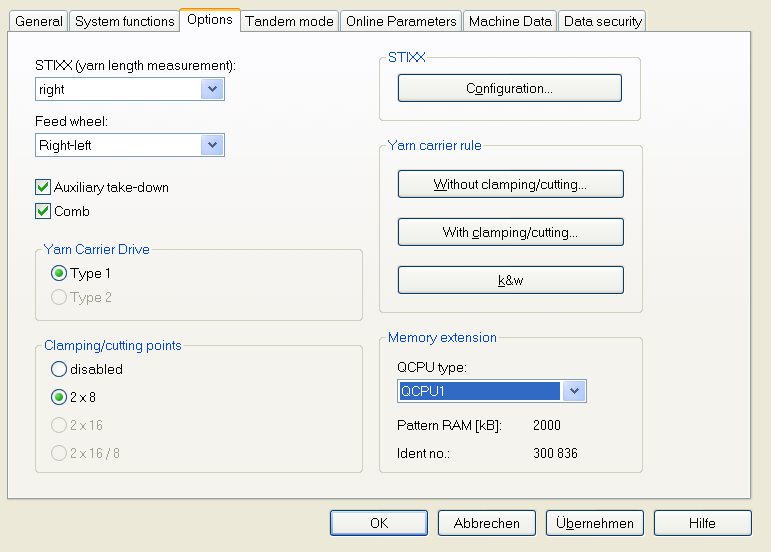

5: Impostare nella finestra di dialogo Proprietà di CMS... in Opzioni / Espansione memoria il tipo QCPU.

QCPU1: Spazio su disco 2000 kB
QCPU2: Spazio su disco 9000 kB

II. Per impostare automaticamente le marcature per la ripartizione del disegno:

1: Dopo il passo di lavorazione creare il Programma MC.

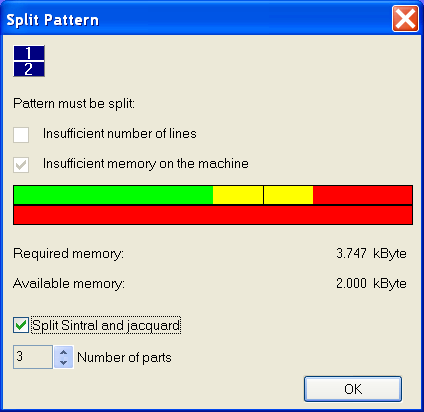

Si apre la finestra di dialogo Dividi disegno.

2: Nella finestra di dialogo Dividi disegno attivare l'impostazione Dividi Sintral e Jacquard.

3: In Numero di teli selezionare una cifra.

4: Avviare l'operazione con OK.

In Sintral e Jacquard vengono impostate le marcature (= numero dei teli) sulle quali viene diviso il disegno.

I programmi divisi presentano nella prima riga la voce <<M1>>.

II a. Per dividere il disegno con sistema operativo CMS ST168.0_30_03.001.001 o superiore:

Se si carica il disegno in una macchina con tipo di calcolatore x68 e sistema operativo ST168.0_30_03.001.001 o superiore, il disegno potrà essere caricato nella memoria della macchina.
Il disegno viene ripartito nella memoria della macchina.

1: Caricare il disegno nella macchina.
- oppure -
Estrarre il disegno selezionando Programma MC / Estrai programma MC ... e caricarlo nella macchina.

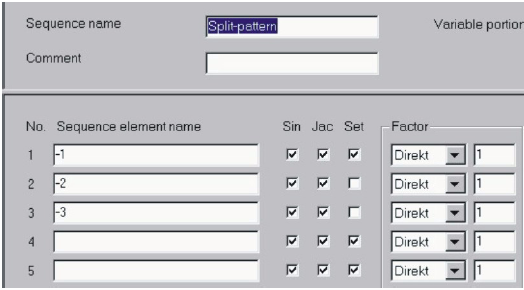

Se durante il caricamento del disegno vengono riscontrate marcature, verrà creata automaticamente una sequenza, caricata a sua volta nella maschera di sequenza.

2: Avviare la sequenza.

II b. Per dividere il disegno con sistema operativo CMS precedente a ST168.0_30_03.001.001:

Se si intende caricare il disegno in una macchina con un sistema operativo precedente a ST168.0_30_03.001.001, occorrerà dividere il disegno e raggrupparlo in una sequenza.

1: Richiamare nel percorso C:/Program Files/Stoll/M1plus/Versionsnummer…/Bin il programma splitsintral.exe.

2: Con i tasti Trova definire il percorso per il file Sintral e Jacquard da estrarre.

3: In Numero di teli selezionare una cifra.

4: Avviare l'operazione con il tasto Dividi disegno.

Nella directory nella quale si trova il disegno da dividere sono presenti ora i file seguenti:
Nome del disegno-1.sin / -2.sin / -3.sin ecc.
Nome del disegno-1.jac / -2.jac / -3.jac ecc.
Nome del disegno-1.set
Nome del disegno.seq

Il disegno diviso deve essere lavorato come sequenza.

5: Caricare la sequenza nella macchina.

6: Avviare la sequenza.

III. Per avviare manualmente il programma di divisione del disegno:

Per quei disegni le cui dimensioni non richiedono una suddivisione del disegno, il programma può essere avviato manualmente.

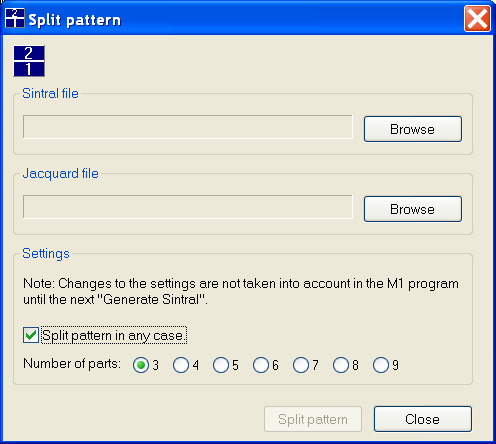

1: Richiamare nel percorso C:/Program Files/Stoll/M1plus/Versionsnummer…/Bin il programma splitsintral.exe.

2: Attivare la casella di controllo Dividi sempre il disegno.

3: Chiudere il programma Dividi disegno.

4: Eseguire il passo di lavorazione .

5: Procedere come descritto al punto IIb.
