Creazione di taglio e assegnazione di attributi della forma

I. Per creare il taglio:

    1
    In Forma / Editore di taglio (crea/modifica tagli)... aprire M1plus - Editore di Taglio.
  1. Si apre la finestra di dialogo.
    2
    Aprire un taglio a disposizione selezionando File / Apri taglio .shv [mm] ….
    -  oppure  -
    Aprire il taglio con .
    Esempio:D:\ Stoll \ M1plus \ Versionsnummer \ Form \ 2_set-in-front-v-neck-38.shv.
    3
    Con File / Converti e salva con nome... convertire la forma shv nel formato shp.
    4
    Modificare il taglio.

Per via del modulo di dissolvenza, la scalatura di diminuzione Elemento scollatura può essere larga solo 1.

II. Per assegnare moduli di dissolvenza all'elemento scollatura:

    1
    Selezionare l'elemento Scollatura.
    2
    Disattivare la casella di controllo Speculare .
    3

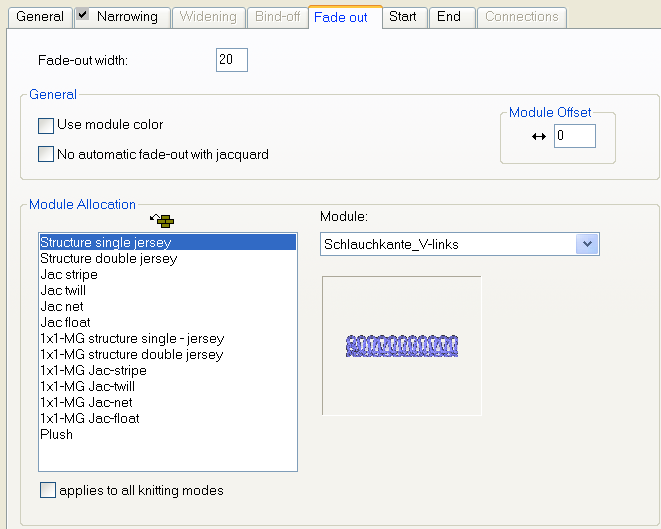

    Aprire nella tabella Linea a sinistra la scheda Dissolvenza selezionando la funzione Diminuzione.
    4
    Assegnare con Drag&Drop al tipo di lavorazione del motivo base (maglia rasata) il modulo di dissolvenza creato Finta in tubolare_V-sinistra.
  1. Dall'assegnazione del modulo risulta automaticamente la larghezza di dissolvenza.
    3. 5
    Assegnare allo stesso modo alla cimosa destra nello scollo a V il modulo di dissolvenza Finta in tubolare_V-destra.

III. Per assegnare attributi di diminuzione all'elemento scollatura:

L'elemento Scollatura viene nascosto con un modulo di dissolvenza Finta in tubolare_V-sinistra (a doppia frontura). La diminuzione viene pertanto lavorata come per RR.

    1
    Selezionare l'elemento Scollatura.
    2

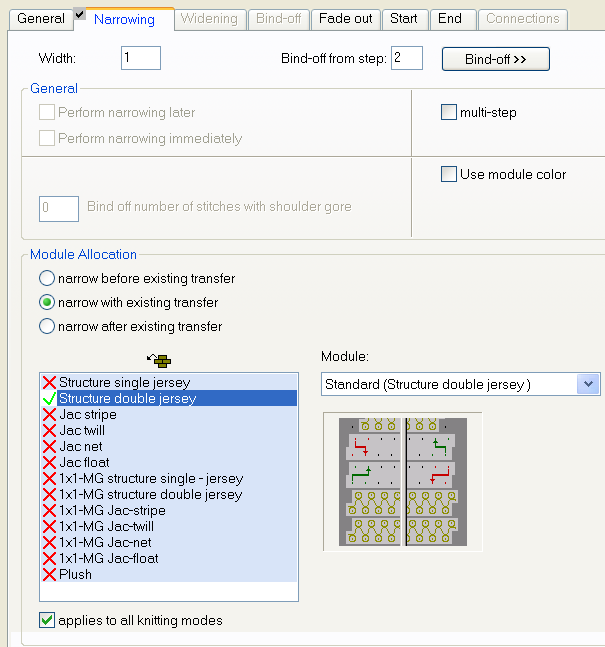

    Aprire nella tabella Linea a sinistra la scheda Diminuzione selezionando la funzione Diminuzione.
    3
    Selezionare il tipo di lavorazione Struttura a doppia frontura.
    4
    Selezionare in Modulo il tipo di diminuzione Standard (struttura a doppia frontura).
    5
    Immettere il valore 1 in Larghezza.

IV. Per assegnare un modulo di avviamento all'elemento scollatura:

    1
    Selezionare l'elemento Scollatura.
    2
    Premere il tasto .

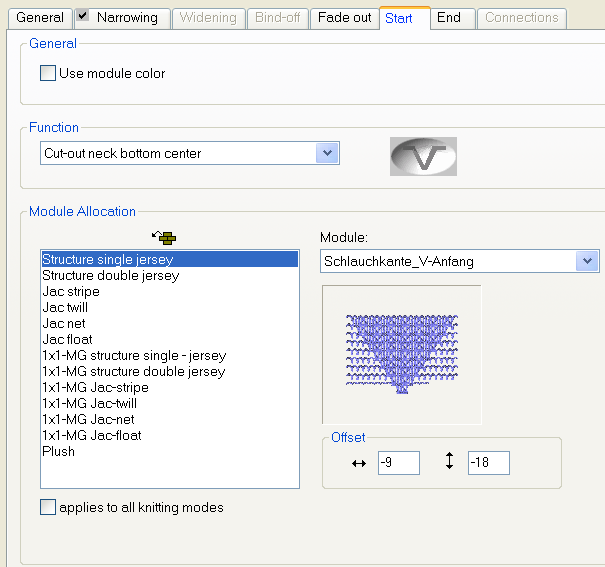

  1. Si apre la finestra di dialogo Proprietà scollatura.

Nella scheda Inizio in Funzione deve essere selezionato Scollatura in basso al centro.

    3
    Assegnare con Drag&Drop al tipo di lavorazione del motivo base (maglia rasata) il modulo di avviamento Finta in tubolare_V-inizio.
    4
    Definire in Offset la posizione orizzontale e verticale del modulo di avviamento V.
    2. 5
    Salvare il taglio selezionando File / Salva oppure Salva con nome.......
  1. Il taglio viene salvato nel formato shp.
    6
    Chiudere l'Editore di taglio con .
