Creazione di disegno senza forma e apertura di forma

I. Per creare un disegno senza forma:

    1
    Nella barra del menu selezionare File / Nuovo.
    -  oppure  -
    Fare clic sul simbolo .
    2
    Riportare il nome del disegno.
    3
    Selezionare il tipo macchina.
    4
    Selezionare il tipo di setup 2.
    5
    Selezionare Disegno base (disegno senza forma) e Disegno design.
    6
    Definire l'altezza e larghezza del disegno.
    7
    Aprire l'Esploratore di moduli banca dati....
    8
    Selezionare come disegno base: Moduli / Stoll / Standard / Coste / Costa RL 2x2
    9
    Aggiungere con Drag&Drop il modulo Costa RL 2x2 dall'Esploratore di moduli banca dati all'elenco di selezione per il disegno base.
    10
    Selezionare nell'elenco di selezione Inizio 2x2.

L'inizio può essere inserito anche dopo aver tracciato il disegno base.

    11
    Confermare i dati con Crea disegno design.
  1. Si apre la Vista dei simboli [Base].

La costa 2x2 del disegno base deve coincidere con la costa 2x2 dell'inizio.

II. Per l'apertura della forma e il posizionamento nel disegno:

    1
    Caricare il taglio con Forma / Apri e posiziona taglio... .
  1. Viene visualizzata la finestra di dialogo Apri.
    2. 2
    Specificare il percorso e selezionare la forma desiderata nel formato shp.
    3
    Fare clic sul tasto Apri.
  2. La forma viene applicata sul disegno nel formato shp.
    3. 4
    Attivare il simbolo .
    5
    Posizionare la forma.

Risultato al posizionamento della forma:

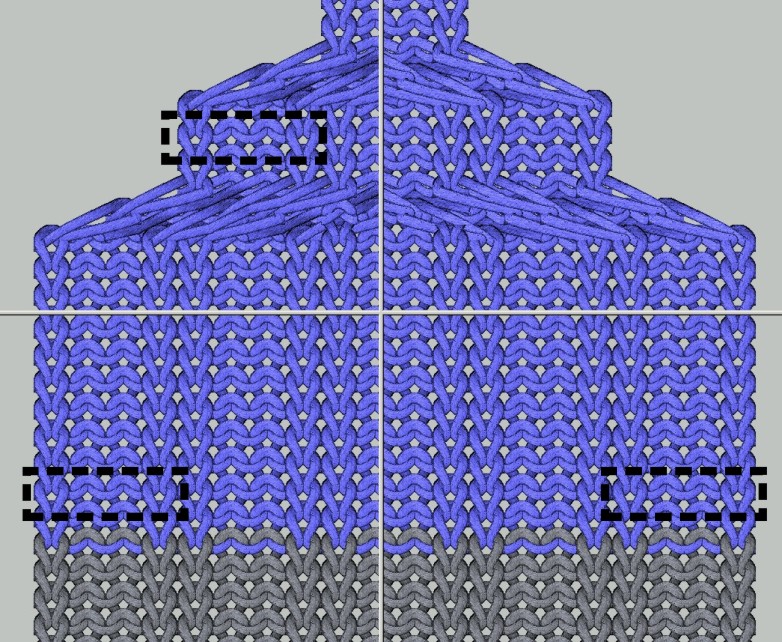

Posizionamento del taglio

Bordo sinistro e destro della forma

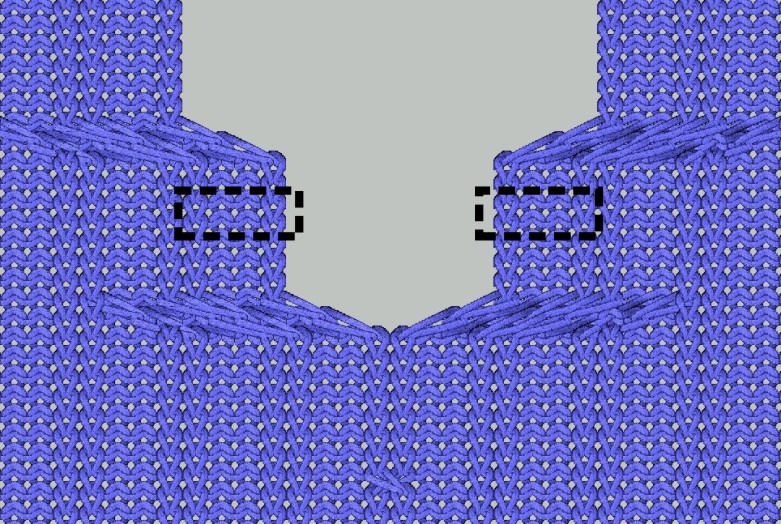

Bordo sinistro e destro dello scollo a V
