Creazione e applicazione della forma nell'editore di taglio M1plus
I. Per creare la forma per telo anteriore e scollo a V:
- 1
- Aprire l'Editore di taglio selezionando / .
Nel creare la forma osservare:
- Una scalatura di diminuzione di un solo ago, dal momento questo corrisponde allo spostamento per punzonato.
Risultato: Le diminuzioni possono essere raggruppate con punzonato. - Le diminuzioni a sinistra e a destra devono essere spostate in altezza in tutti gli elementi.
- 2
- Creare l'elemento della forma Telo anteriore sinistro.

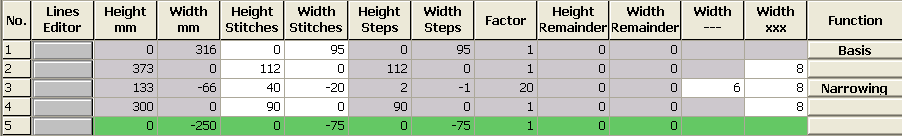

Elemento telo anteriore sinistro:
Applicare la diminuzione a sinistra su un numero dispari di ranghi, dal momento che la diminuzione deve essere eseguita insieme al Punzonato =>.
- 3
- Creare l'elemento della forma Telo anteriore destro.

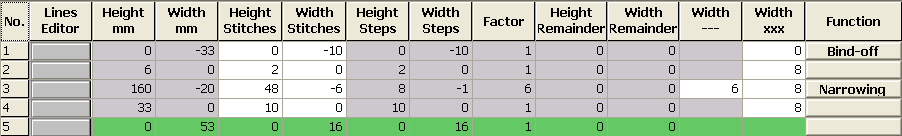

Elemento telo anteriore destro:
Applicare la diminuzione a destra su un numero pari di ranghi, dal momento che la diminuzione deve essere eseguita insieme al Punzonato <=.
- 4
- Creare l'elemento della forma per Scollatura sinistra.
Elemento scollatura sinistra:
Applicare la diminuzione a sinistra su un numero pari di ranghi, dal momento che la diminuzione deve essere eseguita insieme al Punzonato <=.
- 5
- Creare l'elemento della forma per Scollatura destra.
Elemento scollatura destra:
Applicare la diminuzione a destra su un numero dispari di ranghi, dal momento che la diminuzione deve essere eseguita insieme al Punzonato =>.
- 6
- Assegnare gli attributi alle cimose nel telo anteriore e scollatura.
|
Attributi |
Assegnazione |
|---|---|
|
Dissolvenza |
Maglia davanti |
|
Larghezza di dissolvenza |
Il numero delle maglie dipende dallo spostamento nel disegno, dal momento che i ranghi di lavoro vengono lavorati nello spostamento (V0 / VR1). |
|
Metodo di diminuzione |
|
|
Larghezza di diminuzione |
In funzione della larghezza di dissolvenza |
|
Modulo di avviamento sull'inizio della scollatura |
Maglia rasata V2 |
- 7
- Salvare il taglio.
- 8
- Uscire dall'Editore di taglio.
II. Per applicare il taglio sul disegno:
- 1
- Nel menu / applicare il taglio sul disegno.
- 2
- Posizionare la forma con il simbolo
attivato e il pulsante sinistro del mouse.
- oppure -
Posizionare la forma con i tasti freccia.
