Creazione della forma nell'editore di taglio M1plus

I. Per creare il taglio:

    1
    In Forma / Editore di taglio (crea/modifica tagli)... aprire la finestra di dialogo M1plus - Editore di Taglio.
  1. Si apre la finestra di dialogo.
    2
    Aprire un taglio a disposizione selezionando File / Apri taglio .shv [mm] ….
    -  oppure  -
    Fare clic su .
    Esempio:D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
    -  oppure  -
    Creare un nuovo taglio con il simbolo .
    3
    Con File / Converti e salva con nome... convertire la forma *.shv nel formato *.shp.
    4
    Modificare l'elemento base.

Elemento base telo anteriore:

    5
    Selezionare nell'elemento base le linee della cimosa 2 - 4.
    6
    Selezionare e applicare l'attributo standard No.6: TC-R>6<.
    7
    Selezionare l'elemento base e impostare la Distanza delle semiforme su 1.
  1. Lo scollo a V inizia con un ago.
    8
    Selezionare e modificare l'elemento Scollatura.

Elemento scollatura:

    9
    Fare clic sul tasto nella barra degli strumenti.

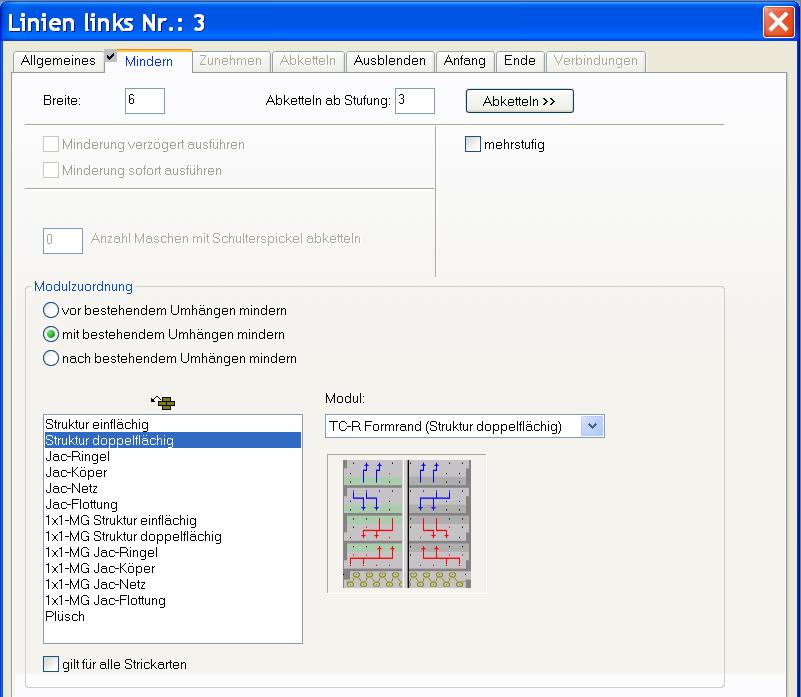

  1. Si apre la finestra di dialogo Linee a sinistra no.: 1.
    10
    Fare clic in Assegnazione moduli su Struttura a doppia frontura e selezionare nel menu di selezione il modulo Struttura a doppia frontura V1 per avviare lo scollo a V.
    11
    Definire la posizione Offset orizzontale e verticale.
    12
    Selezionare nell'elemento Scollatura le linee della cimosa 1 - 2.
    13
    Selezionare e applicare l'attributo standard No.7: CMSTC-R V.

Le diminuzioni nell'elemento scollatura sono posizionate alla stessa altezza.

    14
    Assegnare i moduli di dissolvenza alle cimose dell'elemento base e dell'elemento Scollatura.

Per via dell'assegnazione degli attributi standard, con Maglia davanti – Maglia dietro ha luogo la dissolvenza.

    2. 15
    Per ricorrere ai moduli di dissolvenza dall'Esploratore di moduli banca dati:

Cimosa di dissolvenza a sinistra

Cimosa di dissolvenza a destra

    16
    Assegnare alle cimose dell'elemento base e dell'elemento scollatura la larghezza di diminuzione desiderata.

Metodi di diminuzione per TC-R nel tipo di lavorazione struttura a doppia frontura:

Modulo di diminuzione

Funzione

Standard

Diminuzione senza fronturini supplementari

TC-R Cimosa della forma

Diminuzione comune sulla cimosa esterna della forma

TC-R Cimosa della forma senza corsa combinata

Diminuzione separata sulla cimosa esterna della forma

TC-R-V

Diminuzione comune nello scollo a V

TC-R-V senza corsa combinata

Diminuzione separata nello scollo a V

    17
    Salvare il taglio selezionando File / Salva oppure Salva con nome....
  1. Il taglio viene salvato nel formato shp.
    18
    Chiudere l'Editore di taglio con .

II. Per creare l'elemento scollatura con diminuzioni sfalsate in altezza:

    1
    Selezionare l'elemento Scollatura.
    2
    Disattivare la casella di controllo Speculare.
  1. Può essere visualizzata la tabella Linee a destra.
    3
    Aprire la tabella Linee a destra e modificare l'elemento scollatura.
    2. 4
    Inserire una nuova linea no. 1 e immettere in Altezza maglie il valore 1.
  1. La cimosa destra del taglio a V viene aumentata in altezza di un rango.
    5
    In linea no. 3 ridurre il numero di un rango.
  1. Compensazione dell'altezza complessiva delle Linee a sinistra e Linee a destra.
    6
    Assegnare alla nuova linea no. 1 gli attributi della forma:
    7
    Salvare il taglio con un nuovo nome selezionando File / Salva con nome.......
  1. Il taglio viene salvato nel formato shp.
    8
    Chiudere l'Editore di taglio con .
