Esecuzione di disegno base e definizione di colori vanisé

I. Per tracciare il motivo e definire i colori vanisé:

1: Tracciare il motivo desiderato nel disegno base con un altro colore del filato.

2: Aprire la finestra di dialogo Vanisé con .

3: Riportare i colori del motivo utilizzati nelle prime due delle quattro colonne della finestra di dialogo.

Viene generato il primo colore vanisé, visualizzato a sua volta nella prima colonna della finestra di dialogo. Esso può essere modificato.

4: Per modificare il colore vanisé posizionare il cursore nella colonna, sul colore vanisé che si intende modificare.

5: Con tasto destro del mouse richiamare il menu e selezionare Modifica colore.

6: Nella finestra di dialogo Colore selezionare il colore desiderato e confermare l'immissione con OK.

Viene applicato il colore.

Vanisé invertito (con cambio di sistema)

Per il cosiddetto vanisé invertito (con cambio di sistema) si richiede, ad ogni cambio colore, un altro colore vanisé.

7: Posizionare il cursore nell'area delle quattro colonne della finestra di dialogo e richiamare il menu con il tasto destro del mouse.

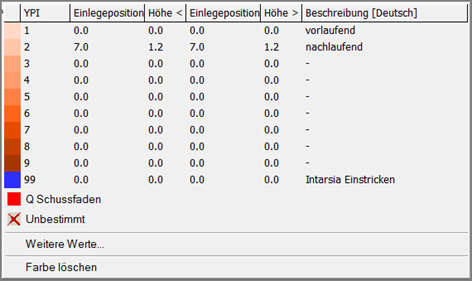

Viene visualizzata la tabella Vanisé con i Valori offset vanisé (YPI) e i valori standard.

Colonna	Indicazioni
YPI	Tabella dell'indice YPI : Possibile indice da YPI 1 a YPI 9.
Posizione di inserimento <<	Offset orizzontale del trascinamento di un guidafilo per la direzione a sinistra del carro Valori positivi: lavorazione in coda del guidafilo Valori negativi: lavorazione in testa del guidafilo
Altezza <<	Offset verticale del guidafilo per la direzione a sinistra del carro : la posizione base del guidafilo = posizione operativa = valore 0. Valori positivi: movimento in alto del guidafilo. Valori negativi: movimento in basso del guidafilo.
Posizione di inserimento >>	Offset orizzontale del trascinamento di un guidafilo per la direzione a destra del carro Valori positivi: lavorazione in coda del guidafilo Valori negativi: lavorazione in testa del guidafilo
Altezza >>	Offset verticale del guidafilo per la direzione a destra del carro Valori positivi: movimento in alto del guidafilo. Valori negativi: movimento in basso del guidafilo.
Descrizione	Descrizione dei guidafili utilizzati per la lavorazione vanisé. Esempio: 2 guidafili per lavorazione vanisé, il primo dei quali è il guidafilo di testa e il secondo il guidafilo di coda.

Questa tabella può essere aperta anche tramite il menu Parametri del disegno / Vanisé...
I valori standard della tabella sono contenuti nel file globalparameters_681.

8: Selezionare nella tabella l'indice YPI (1).

9: Posizionare il cursore sul primo colore del motivo (a sinistra) e fare clic con il tasto sinistro del mouse.

L'indice (1) viene assegnato al colore del motivo (guidafilo di testa).
Valori standard: 0.0.

10: Assegnare al secondo colore del motivo (= guidafilo di coda) l'indice YPI (2).

11: Riportare in tabella le assegnazioni per l'indice YPI selezionato.

12: Per il secondo colore vanisé invertire l'ordine dei colori del filato.

13: Resta inalterata l'assegnazione dell'indice YPI.

Invertendo i colori del filato nella finestra di dialogo Vanisé si definisce il cambio (inversione) dei guidafili.

Risultato:

I colori vanisé generati sono necessari nel disegno ed eventualmente nell'inizio (P1).

II. Importazione di modelli (immagini) per disegno con vanisé invertito:

L'immagine deve essere ridotta a 2 colori in un programma di elaborazione immagini.

1: Aprire M1plus e creare un nuovo disegno con .

2: Importare l'immagine con l'ausilio della rispettiva funzione in File / Importazione / Immagine come parte di disegno….

3: Tracciare la parte di disegno nel disegno base.

La parte di disegno è collocata nel disegno base con 2 colori.

4: Modificare l'immagine manualmente.

La lavorazione con vanisé invertito richiede almeno 2 pixel paralleli per colore. In questo modo si garantisce un'inversione 'accurata' dei guidafili.

5: Definire un colore vanisé per ogni colore del disegno con l'ausilio della finestra di dialogo .

6: Scambiare i colori del disegno in colori vanisé.
