Creazione della forma nell'editore di taglio M1plus
I. Per creare la forma:
- 1
- Selezionare / per aprire la finestra di dialogo M1plus - Editore di Taglio.
- Si apre la finestra di dialogo.
- 2
- Aprire un taglio a disposizione selezionando / o con
e convertirlo nel formato shp.
- oppure -
Creare nell'editore di taglio un nuovo taglio nel formato shp selezionando / o con il tasto
. - 3
- Creare l'elemento per un Telo anteriore:
- È disattivata la casella di controllo .

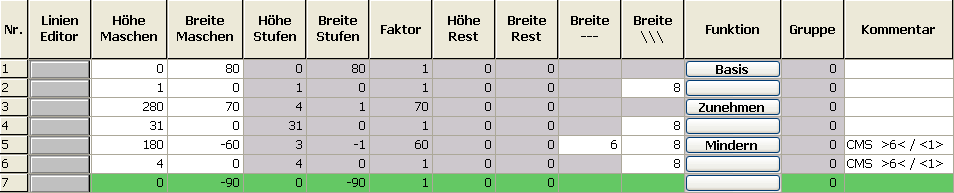

Elemento base telo anteriore linee a sinistra:

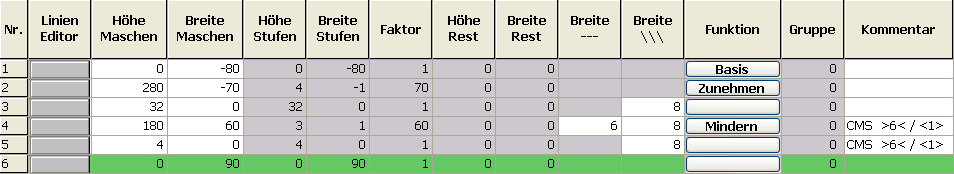

Elemento base telo anteriore linee a destra:
La cimosa della forma destra con attributo aumento deve essere spostata in altezza di 1 rango per via della sequenza di lavorazione.
- 4
- Salvare il taglio selezionando / oppure .
- Il taglio viene salvato nel formato shp.
- 5
- Chiudere M1plus - Editore di Taglio con
.
