Form im ShapeSizer erstellen und im Muster öffnen

I. Form öffnen und bearbeiten mit dem ShapeSizer:

    1

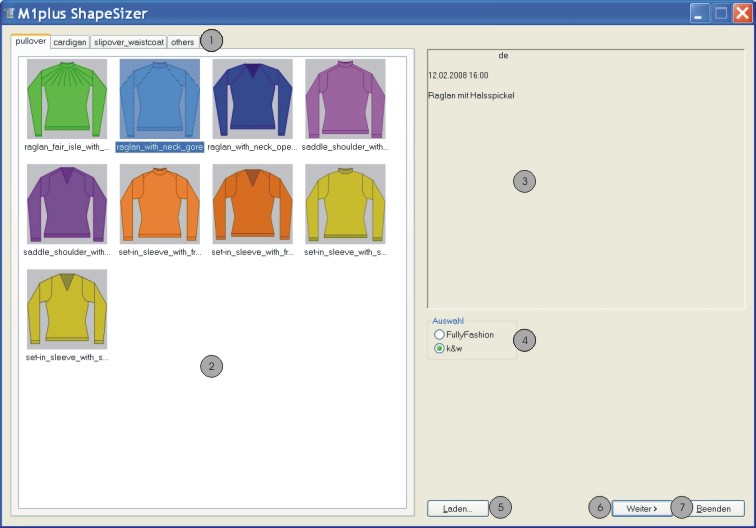

    Über Menü Form / ShapeSizer... das Programm ShapeSizer öffnen.

No.

Funzione

1

Registerkarten der verschiedenen Verzeichnisse

2

Übersicht der verschiedenen Stoll - Standard – Formen des gewählten Verzeichnisses

3

Campo di visualizzazione

4

Auswahl des Verzeichnisses für

  • Fully Fashion-Schnitte
  • k&w-Schnitte

5

Gespeicherte ShapeSizer-Datei (*.shz) laden

6

Weiter zur nächsten Seite des ShapeSizers

7

ShapeSizer schließen



    2
    In der Übersicht die gewünschte Form mit Doppelklick öffnen.
    -  oppure  -
    Form selektieren und mit Taste Weiter > drücken.
  1. Das nächste Fenster des ShapeSizer wird öffnet.

Die Standard-Attribute sind mit den Formelementen (VT / RT / ARM / KRAGEN) in den Dateien defaultform_.....shp abgespeichert.

    3

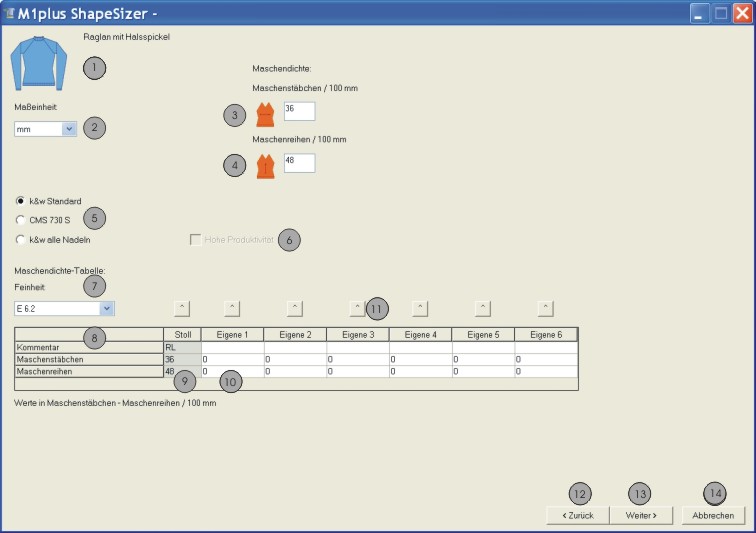

    Immettere l'unità di misura e la densità delle maglie.
  1. Die Maßeinheit (2) und die Maschendichte (3) + (4) werden zur Weiterbearbeitung verwendet.

No.

Funzione

1

Grafische Darstellung des ausgewählten Schnitts

2

Maßeinheit auswählen.

  • mm
  • inch

3

Densità delle maglie
(=Maschen-
verhältnis)

Anzahl Maschen in der Breite (Maschenstäbchen)

4

Anzahl Maschen in der Höhe (Maschenreihen)

5

k&w Standard
Ausarbeitung von k&w-Mustern in 1x1-Technik

730 S
Ausarbeitung von k&w-Mustern für den Maschinentyp CMS 730 S

Tutti gli aghi
Ausarbeitung von k&w- Muster für CMS Maschinen mit Zusatzbetten

6

k&w Arrangments ohne Leerreihen werden verwendet

Risultato: höhere Produktion

7

Auswahlliste für die Maschinenfeinheit

8

Feinheitsabhängige Maschendichte-Tabelle

9

Stoll-Standard-Maschenverhältnis für die Strickart RL

10

Eingabefelder Eigene 1-6:
Eigene Maschenverhältnisse für die verschiedenen Strickarten definieren.

11

Übertrag des Maschenverhältnisses aus der Spalte in die Eingabefelder für die Maschendichte (3) + (4)

12

Zurück zur vorigen Seite des ShapeSizers

13

Weiter zur nächsten Seite des ShapeSizers

14

Bearbeitung im ShapeSizer abbrechen



    4

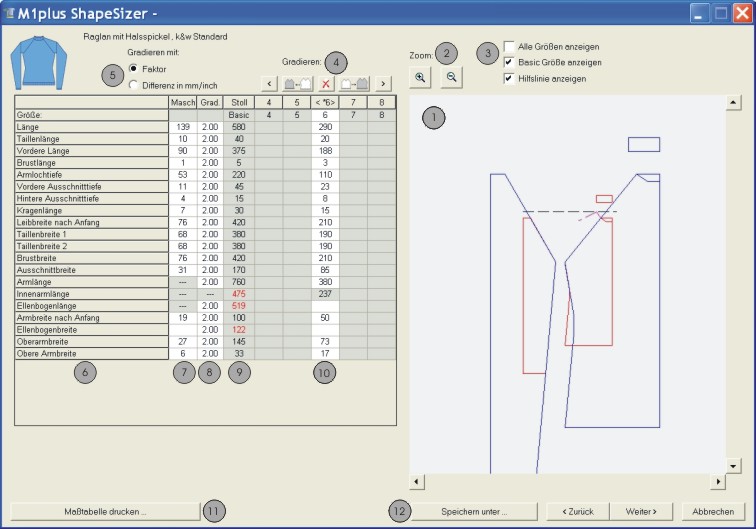

    Mit Weiter > das nächste Dialogfenster öffnen.

No.

Funzione

1

Grafische Darstellung des Schnittes

2

Grafische Darstellung verkleinern / vergrößern

3

Anzeigemöglichkeiten in der grafischen Darstellung

4

Größenberechnung anhand des Gradierfaktors

Richiamare la colonna precedente della tabella delle misure.

Berechnung der nächst kleineren Größe

Die Werte in der selektierten Spalte löschen.

Richiamare la colonna successiva della tabella delle misure.

Berechnung der nächst größeren Größe

5

Gradierung der Größen mit einem Faktor oder einer Differenz
(mm/ inch)

6

Liste der Kantenlinien

7

Maße in Maschen bezogen auf die selektierte Größe.
Umrechnung von mm zu Maschen anhand des vorgegebenen Maschenverhältnisses.

8

Faktor oder Differenz in mm/ inch für die Gradierung
Änderung von einer Größe zur nächsten Größe.

9

Maße der Basisgröße:
Diese Werte sind nicht änderbar.
Maße der Stoll-Standardform (mm) oder manuelle Eingabe der Maße (mm) in der Spalte < * 6 > (Basisgröße).

10

Maße der Basisgröße in der Spalte < * 6 >:
Werte sind änderbar. Oder direkt neue Werte in die leere Spalte eingeben.

11

Maßtabelle anzeigen und drucken.

12

Alle ShapeSizer-Daten in einem File (*.shz) speichern.



Werden die anderen Größen ausgehend von der Basisgröße < * 6 > erstellt, so werden die Attribute übernommen.



    5

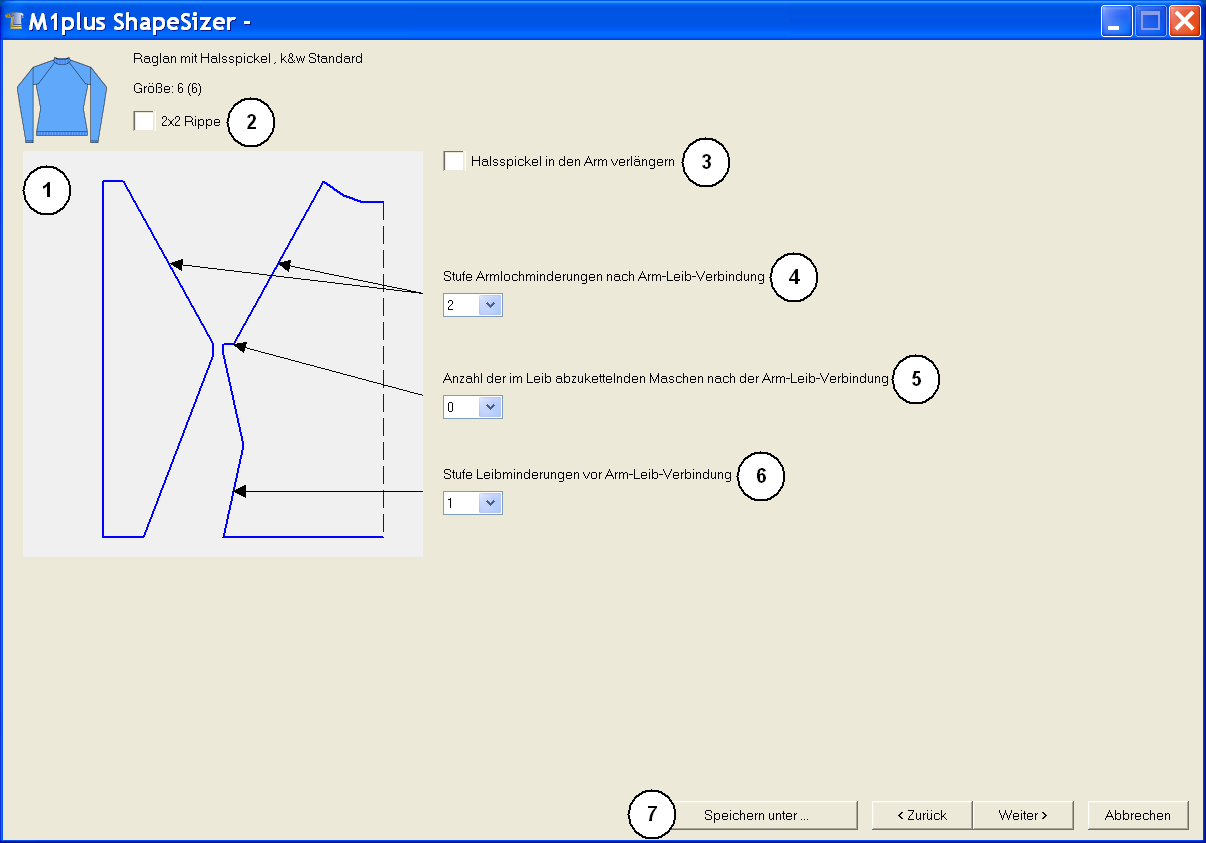

    Mit Taste Weiter > zum nächsten Dialogfenster wechseln.

No.

Funzione

1

Grafische Darstellung der Formkanten

2

Formvorgaben für 2x2 Rippe als Grundmuster

3

Angabe der Stufenbreite für die Minderungen nach Arm-Leibverbindung

4

Anzahl der im Leib abzukettelnden Maschen im Armloch.
Die Anzahl der Maschen wird vom der ursprünglichen Anzahl subtrahiert und das Armloch neu berechnet.

5

Angabe der Stufenbreite für die Minderungen vor Arm-Leibverbindung

6

Größentabelle als *.shz-Datei sichern



    6
    Mit Taste Weiter > das nächste Dialogfenster öffnen.
  1. Ist die Größentabelle noch nicht als *.shz-Datei abgespeichert, so erscheint nun automatisch ein Fenster zum Speichern der Daten.

Beim Speichern auf den Verzeichnis- Pfad achten!



    7
    Nach dem Speichern der Größentabelle erscheint das nächste Dialogfenster.
    -  oppure  -
    Mit Taste Weiter > das nächste Dialogfenster öffnen.

Beim Öffnen des Fensters wird die selektierte Größe als ... .shp Datei in das Verzeichnis gespeichert und die Daten im Dialogfenster angezeigt.



Bezeichnung der automatisch erstellten Files:

No.

Significato

1

Nome della forma

2

B = Basis-Form ( entspricht Basisgröße <*6>)
01 = Größe 1
02 = Größe 2
u.s.w.

3

Art des Formelements:
Vorderteil / Rückenteil / Arm / Kragen

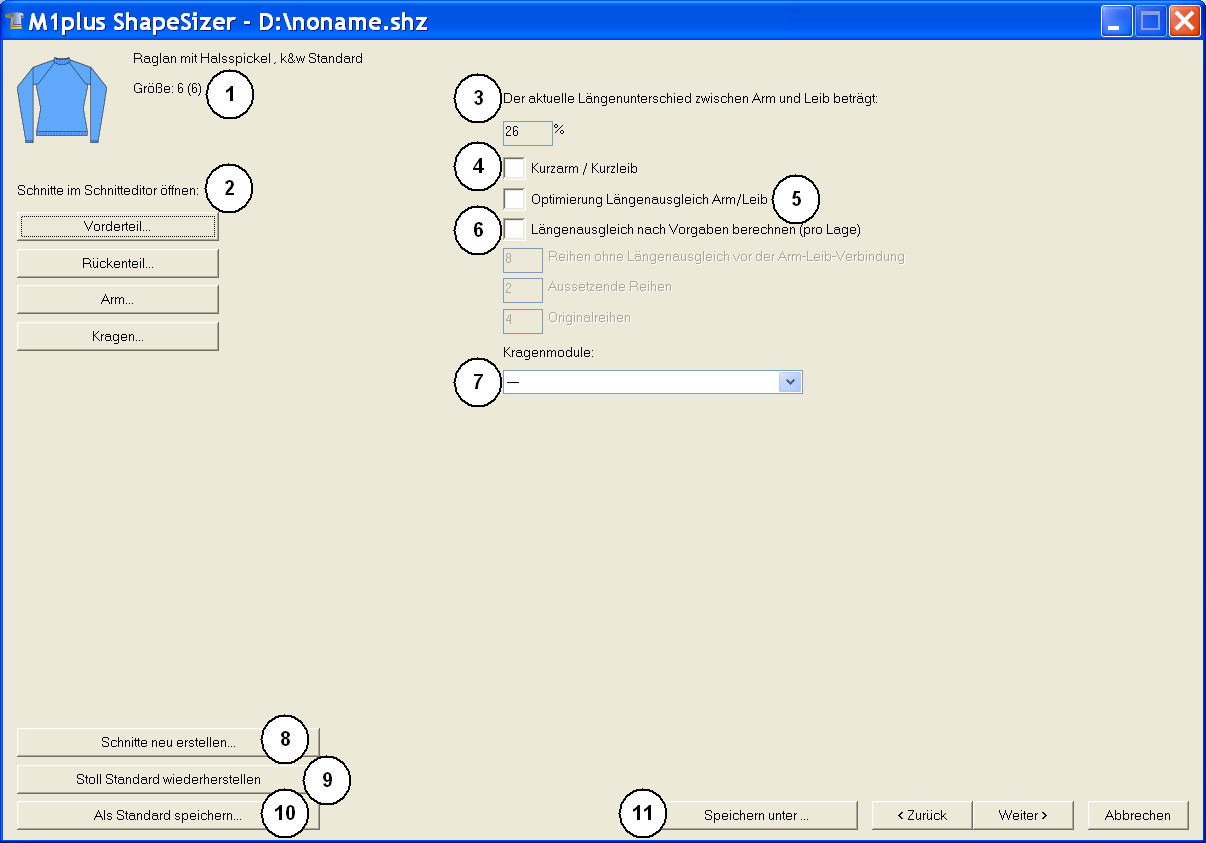

No.

Funzione

1

Grafische Darstellung des ausgewählten Schnitts mit Größenangabe

2

Formelemente, der selektierten Größe, im Schnitt-Editor öffnen.

3

Prozentualer Längenunterschied zwischen Leib und Arm.

4

Auswahl Kurzarm / Kurzleib.

5

Auswahl der Strickart für das Element Kragen.

6

Die im Schnitt-Editor geänderten Schnittdateien (*.shp) werden gelöscht und anhand der Daten aus der shz-Datei neue Schnittdateien (*.shp) erstellt.
Schnitt-Editor wird über den Shapesizer geöffnet.

7

Eigener Standard (defaultuser-Dateien) werden aus dem Verzeichnis gelöscht und die defaultform-Dateien werden verwendet.

8

Attribut-Änderungen als eigenen Standard defaultuser_... .shp abspeichern.
Beinhaltet ein Verzeichnis defaultuser-Dateien, so werden diese Daten zum Öffnen der Form im ShapeSizer herangezogen.

9

Größentabelle als *.shz-Datei sichern



    8

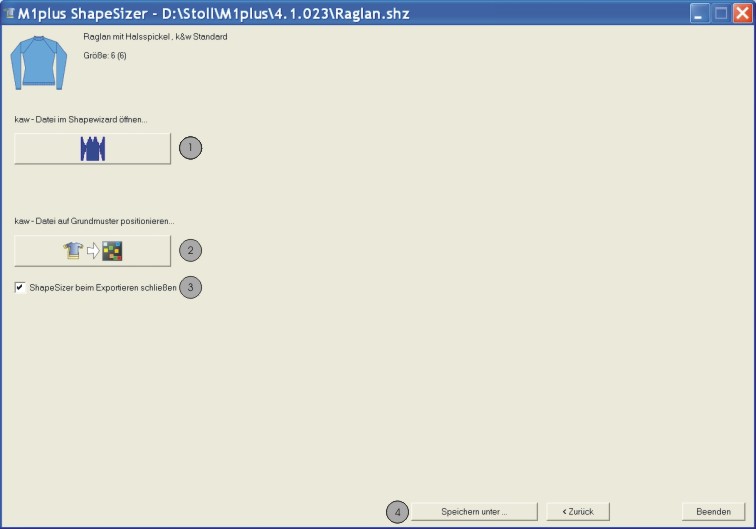

    Mit Taste Weiter > das nächste Dialogfenster öffnen.
  1. k&w Arrangements werden ermittelt und als *kaw-Datei im gleichen Verzeichnis gespeichert.

No.

Funzione

1

kaw-Datei im Shapewizard öffnen.
Der ShapeSizer wird nicht geschlossen.

2

kaw-Datei auf das bereits erstellte M1plus Grundmuster legen.
Avvertenza: Ist noch kein Grundmuster erstellt, so erscheint der Dialog Neues Muster

3

Attivato

ShapeSizer wird nach dem Positionieren der kaw-Datei auf dem Grundmuster geschlossen

Disattivato

ShapeSizer wird nach dem Positionieren der kaw-Datei auf dem Grundmuster nicht geschlossen

4

Größentabelle als *.shz-Datei sichern



Die in der Tabelle selektierte Größe wird unter gleichem Name in das gleiche Verzeichnis des Files (*shz) abgespeichert.



    9
    Taste mit aktiviertem Kontrollkästchen (3) drücken.
  1. Die kaw-Datei wird auf das geöffnete Muster gelegt.
    - oder –
    Der Dialog Neues Muster erscheint und anschließend wird der ShapeSizer geschlossen.
    10
    Taste mit deaktiviertem Kontrollkästchen (3) drücken.
  1. Die kaw-Datei wird auf das geöffnete Muster gelegt.
    - oppure -
    Der Dialog Neues Muster erscheint und der ShapeSizer bleibt geöffnet, um die nächste Größe bearbeiten zu können.
    11
    Taste drücken.
  1. Die kaw-Datei wird im Shapewizard geöffnet und der ShapeSizer bleibt geöffnet, um die nächste Größe bearbeiten zu können.

Beim Öffnen und Positionieren eines k&w-Files werden die k&w Arrangements als Lokale k&w Arrangements im Dialog Module unter angezeigt.
