Creazione e realizzazione di disegno

Creazione di disegno (in sintesi):

    1
    Creare un nuovo disegno.
    2
    Tracciare il motivo ricorrendo a diversi strumenti di disegno.
    3
    Selezionare i moduli dalla barra degli strumenti Moduli.
    -  oppure  -
    Selezionare i moduli nell'Esploratore di moduli banca dati.
    -  oppure  -
    Selezionare le azioni dell'ago dalla barra degli strumenti Azioni dell'ago - lunghezza della maglia .
    4
    Tracciare i moduli nel disegno.

I. Per utilizzare i moduli dalla barra degli strumenti Azioni dell'ago - lunghezza della maglia :

    1
    Nella barra degli strumenti Azioni dell'ago - lunghezza della maglia selezionare l'azione dell'ago desiderata.

Gruppo di moduli

Modulo Vista dei simboli

Modulo Vista telo

Denominazione

Azioni dell'ago



Maglie davanti



Maglie dietro

II. Per utilizzare i moduli dalla barra degli strumenti Moduli:

    1
    Nella barra degli strumenti Moduli attivare il gruppo di moduli Moduli banca dati .
    2
    Selezionare nell'elenco di selezione il gruppo di moduli desiderato.

Gruppo di moduli

Modulo Vista dei simboli

Modulo Vista telo

Denominazione

Aran

Aran 3x1X<

Aran 3x1><R

Aran 3x1<R

Aran 3x1>R

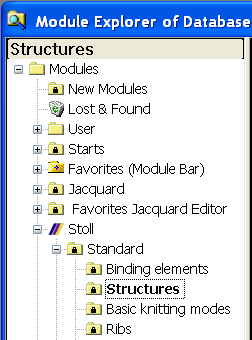

III. Per utilizzare i moduli dall'Esploratore di moduli banca dati:

    1
    Con Modulo / Esploratore di moduli banca dati... aprire l'Esploratore di moduli banca dati.
    2
    Selezionare i gruppi di moduli Stoll / Standard / Strutture e Coste.

Gruppo di moduli

Modulo Vista dei simboli

Modulo Vista telo

Denominazione

Strutture

1X1 maglia perlata

Coste

Costa RL 2x2

    3
    Creare un motivo con modulo Struttura e modulo Costa.

IV. Per applicare la lunghezza della maglia:

I moduli standard Stoll nell'Esploratore di moduli banca dati presentano lunghezze della maglia conformemente al tipo di lavorazione.

    1
    Attivare la barra degli strumenti Dati del modulo.
    2
    Attivare il pulsante e tracciare il modulo.
  1. Le lunghezze della maglia contenute nel modulo vengono trasferite nel disegno.

Vista dei simboli con la lunghezza della maglia

Vista telo e vista tecnica con lunghezza della maglia dopo l'espansione

Un rango del disegno contiene a questo punto differenti lunghezze della maglia.
