Modifica delle gradazioni

Per utilizzare lunghezze della maglia differenti all'interno di un rango di maglie (PTS):

1: Selezionare una zona a disegno nella quale si intende utilizzare un'altra lunghezza della maglia.

Se la zona viene creata tramite selezione di colonne, prestare attenzione a non modificare la lunghezza della maglia nell'inizio.

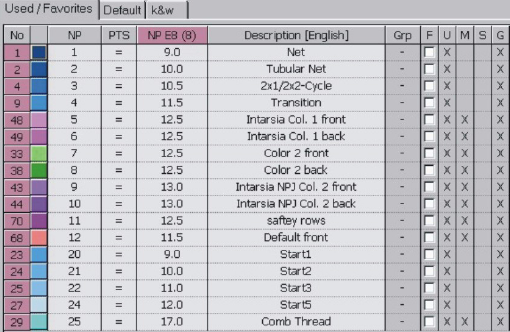

2: Assegnare alla selezione un'altra (o una nuova) lunghezza della maglia dalla tabella lunghezze della maglia.

Selezionare nella tabella lunghezze della maglia una voce non utilizzata, adeguarne le indicazioni e applicarla nel disegno.
Inserire nella tabella lunghezze della maglia un nuovo valore e definire la fittezza.

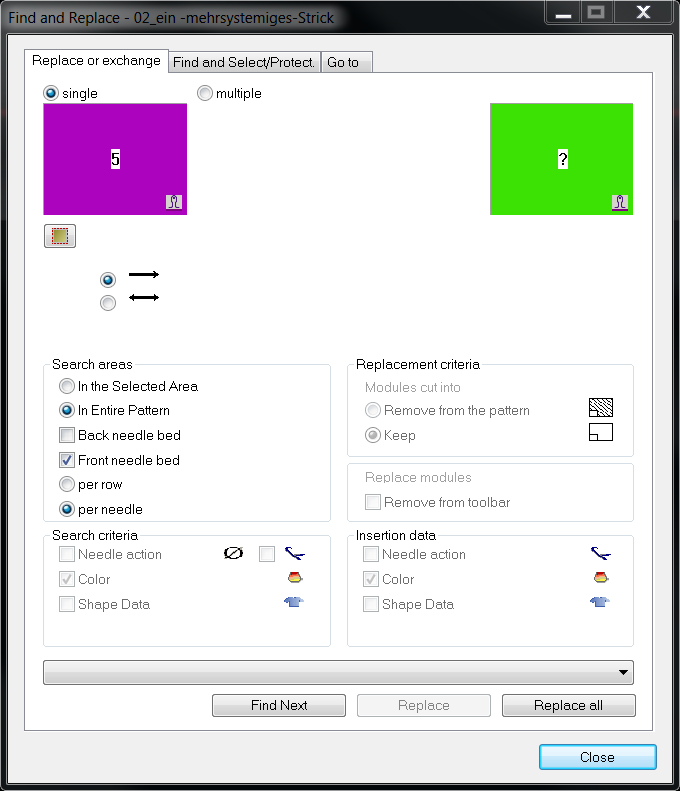

3: Con la funzione di disegno scambiare le lunghezze della maglia.

Risultato:

4: Cancellare le selezioni con .

5: Aprire la finestra di dialogo Configurazione con le voci di menu Parametri del disegno / Configurazione....

6: Nella scheda Altre impostazioni in Lunghezza della maglia variabile attivare la casella di controllo Lunghezza della maglia diversa per rango tecnico.

7: Confermare l'impostazione con OK.
