Correzione di guidafili per intarsio con YCI

Dopo aver calcolato i valori di frenatura (correzione lato macchina) è richiesta, in alcuni casi, una correzione supplementare dei guidafili (correzione lato disegno).

I. Comandi

II. Per inserire la correzione guidafili YCI nella colonna di comando:

Nella colonna di comando è inserito di default l'indice YC nell'intero disegno.
Tale indice YC contiene una tabella con tutti i guidafili utilizzati nel disegno senza valore di correzione.

  1. Il disegno è caricato allo stato di disegno base .
    1
    Visualizzare nella vista dei simboli la colonna di comando .
    2

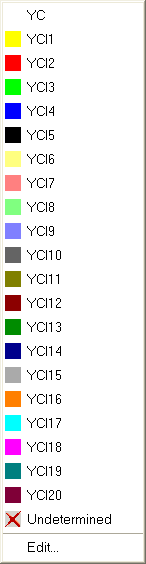

    Posizionare il cursore nella colonna di comando e aprire il menu contestuale con RMT.

Indice correzione guidafilo

YCI

Sono possibili 20 tabelle di correzioni indirette (indice)

  • YC:
    Tabella con tutti i guidafili per intarsio utilizzati nel disegno senza valori di correzione.
    : Con esso si disattivano i valori di correzione esistenti.
  • YCIn: n = 1-20
    : In ogni tabella possono essere definite le correzioni per tutti e 32 i guidafili.
  • Modifica…:
    Si apre l'Editore Setup2.
    3
    Selezionare l'indice desiderato (colore).
    4
    Registrare l'indice selezionato (colore) nella zona desiderata della colonna di comando .

Se nel disegno sono richieste diverse tabelle di correzione, registrare per zona nella colonna di comando differenti indici (colori).

    5
    Completare il disegno.
  1. I guidafili sono posizionati sulle barre.
    Nell'Editore Setup2 sono registrate per ogni indice tabelle con Don’t Care (senza valori di correzione).

I valori di correzione dei guidafili per intarsio vengono rilevati sulla macchina e registrati nell'Editore Setup2 nel YCIn corrispondente.
