Modificare le impostazioni standard per la lunghezza della maglia

I. Per modificare le assegnazioni per le lunghezze della maglia nel disegno:

Vengono caricate le assegnazioni standard dalla tabella Parametri globali del disegno in base alla finezza della macchina selezionate nel disegno (.mdv).
Le voci nelle colonne di comando per le lunghezze della maglia sono visibili e modificabili allo stato del disegno Disegno base .

    1
    Aprire il disegno esistente e con File / Salva con nome… salvarlo con un nuovo nome.
    -  oppure  -
    Creare un nuovo disegno.
    2
    Nella Vista dei simboli Base posizionare il cursore sulla colonna di comando per lunghezza della maglia davanti / dietro e premere il pulsante destro del mouse.
    -  oppure  -
    Nella barra degli strumenti Azioni dell'ago - lunghezza della maglia aprire con il menu contestuale Lunghezze della maglia.
  1. Si apre il menu contestuale Lunghezze della maglia.
    3
    Selezionare nell'indicazione la lunghezza della maglia desiderata e riportarla nella colonna di comando.
    -  oppure  -
    Riempire una selezione.

Le lunghezze della maglia riportate nelle colonne di comando possono essere registrate con il tasto funzione F6.

II. Per modificare le assegnazioni per le lunghezze della maglia nel modulo locale:

Tutti i moduli utilizzati nel disegno e contenuti nell'Esploratore di moduli banca dati vengono salvati come moduli locali insieme al disegno.

Modificare il modulo prima di procedere al disegno.

    1
    Selezionare un modulo locale.
    2
    Richiamare la funzione Modifica modulo nel menu contestuale.
    -  oppure  -
    Aprire il modulo con un doppio clic.
    3
    Visualizzare nell'Editore dei moduli le colonne di comando per la lunghezza della maglia .
    4
    Posizionare il cursore sulla colonna di comando per lunghezza della maglia davanti o dietro e premere il pulsante destro del mouse.

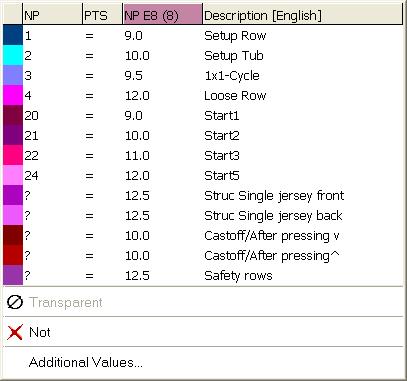

  1. Appare il menu contestuale con le voci utilizzate e i preferiti.
    5
    Selezionare dall'indicazione la lunghezza della maglia desiderata e riportarla nella colonna di comando.
    -  oppure  -
    Selezionare alla voce Altri valori… un valore di lunghezza della maglia e registrarlo.
    6
    Chiudere l'Editore dei moduli con .
  1. Si apre la finestra di dialogo Modulo: XXX per l'applicazione delle modifiche.
    7
    Selezionare alla voce Applica le impostazioni desiderate per il trasferimento dei dati.
    8
    Chiudere la finestra di dialogo con Sì.
  1. I dati selezionati dei ranghi di lavorazione del modulo vengono trasferiti nei ranghi di lavorazione del disegno.

In un rango del disegno si trovano valori differenti di lunghezza della maglia.

III. Per completare il disegno:

    1
    Espandere il disegno con il tasto nella barra degli strumenti Passi di lavorazione.

È possibile saltare i passi di lavorazione, pur tendendo presente che passi di lavorazione saltati non vengono salvati.

    2
    Avviare l'elaborazione tecnica con nella barra degli strumenti Passi di lavorazione.
  1. Appare la query Crea programma MC.
    3
    Confermare la query con OK.
  1. Si apre la finestra di dialogo Salva disegno con nome.
    4
    Digitare il Nome file e definire il percorso.
    5
    Chiudere la finestra di dialogo con Salva.
    6
    Richiamare Controllo Sintral con nella barra degli strumenti Passi di elaborazione.
    -  oppure  -
    Richiamare Controllo Sintral selezionando Programma MC / Esegui controllo Sintral....
