Diverse possibilità per modificare la lunghezza della maglia

I. Per richiamare la tabella delle lunghezze della maglia e modificare una voce:

  1. Il disegno è caricato allo stato Disegno base .
    1
    Nella Vista dei simboli posizionare il cursore sulla colonna di comando per lunghezza della maglia davanti / dietro e premere il pulsante destro del mouse.
    -  oppure  -
    Con la barra degli strumenti Azioni dell'ago - lunghezza della maglia richiamare con accanto a o il menu contestuale Lunghezze della maglia.
  1. Appare il menu contestuale Lunghezza della maglia con le lunghezze della maglia utilizzate e i preferiti.
    2
    Posizionare il cursore sulla voce da modificare e premere il pulsante destro del mouse.
    3
    Fare clic su Modifica voce nel menu contestuale.
    -  oppure  -
    Nel menu contestuale Lunghezza della maglia fare clic su Altri valori....

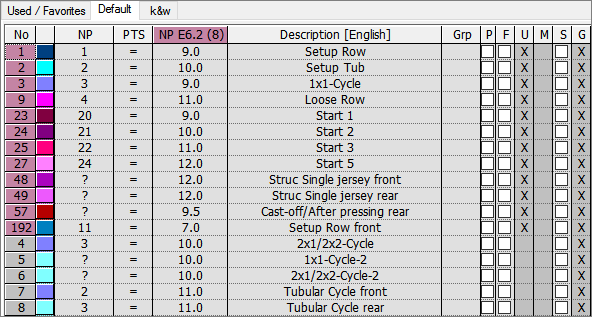

  1. Appare la Tabella lunghezze della maglia.

La Tabella lunghezze della maglia può essere richiamata anche con Parametri del disegno / Lunghezza della maglia….

Denominazioni nella tabella lunghezze della maglia

Colonna

Visualizzazione

No.

Numerazione progressiva delle voci

Colore

Colore della voce nelle colonne di comando

NP

Indicazione dell'indice per l'assegnazione indiretta / diretta della lunghezze della maglia

PTS

Indicazione su NPJ o PTS (Power Tension Setting).

Valore di fittezza per finezza E

Valore di fittezza utilizzato in funzione della finezza della macchina

Descrizione

Commento per la voce

Gruppo (Grp)

Appare il raggruppamento di valori di fittezza.

Colonne di stato

Visualizza lo stato della voce

Le colonne di stato

Colonna

Denominazione

Impiego

P

Preferiti

Le voci evidenziate vengono visualizzate nella finestra di dialogo di selezione della colonna di comando.

U

Utilizzato (Used)

Le voci contrassegnate con x sono utilizzate nel disegno.

M

Modificato

Le voci contrassegnate con x sono state modificate rispetto ai dati globali del disegno. Vengono contrassegnate con X anche le voci aggiunte o impostate su Preferiti. Può essere ripristinato con la funzione Ripristina stato modificato nel menu contestuale della tabella.

S

Sintral

Appare qui una x, quando il valore è stato trasferito dalla funzione Sintral.

Setup2

Le voci contrassegnate con x vengono trasferite nel file (.setx).

Esempio:
Creare una sequenza nella quale un file Setup2 viene utilizzato per tutti gli elementi della sequenza.

G

Globale

Appare qui una x, quando il valore viene trasferito dalla tabella lunghezze della maglia globale.

II. Per definire i preferiti nella tabella lunghezze della maglia:

    1
    Richiamare la Tabella lunghezze della maglia.
    2
    Fare clic sulla voce desiderata nella colonna di stato F.
    3
    Chiudere la tabella con .
  1. La voce evidenziata viene visualizzata nell'elenco di selezione e può essere inserita nel disegno.

Al contempo, la voce viene impostata automaticamente su Modificato.
Nel menu contestuale della Tabella lunghezze della maglia è possibile reimpostare lo stato selezionando Ripristina lo stato modificato.

III. Per aggiungere una nuova voce nella tabella lunghezze della maglia:

    1
    Richiamare la Tabella lunghezze della maglia.
    2
    Si apre il menu contestuale.
    3
    Selezionare nel menu contestuale Inserisci nuova voce.
  1. Viene aggiunta una nuova voce alla fine della tabella.
    4
    Nelle colonne della nuova voce definire le assegnazioni.
    5
    Chiudere la tabella con .
  1. Le modifiche vengono salvate nella tabella.

Quando si salva il disegno, le modifiche vengono salvate nel file mdv.

IV. Per applicare una voce dalla tabella lunghezze della maglia nel disegno:

  1. Il disegno è caricato allo stato Disegno base .
    1
    Richiamare la Tabella lunghezze della maglia.
    2
    Nella tabella selezionare una voce tramite il numero della colonna o il colore.
    3
    Fare clic nella colonna di comando corrispondente e nella riga della Vista dei simboli [Base].
  1. La lunghezza della maglia viene registrata nella colonna di comando.

V. Per applicare una voce dalla tabella lunghezze della maglia in un modulo locale:

Eseguire le modifiche nel modulo prima di procedere al disegno.

  1. Il disegno è caricato allo stato Disegno base .
    1
    Selezionare e aprire un modulo locale.
  1. Si apre l'Editore dei moduli.
    2
    Richiamare la Tabella lunghezze della maglia.
    3
    Nella tabella selezionare una voce tramite il numero della colonna o il colore.
    4
    Fare clic nella colonna di comando corrispondente per lunghezza della maglia davanti / dietro dell'editore dei moduli.
  1. La lunghezza della maglia viene registrata nella colonna di comando.
    5
    Chiudere l'editore dei moduli con X.
  1. Si apre la finestra di dialogo Modulo: XXX per l'applicazione delle modifiche.
    6
    Selezionare alla voce Applica le impostazioni desiderate per il trasferimento dei dati.
    7
    Chiudere la finestra di dialogo con Sì.
  1. I dati selezionati dei ranghi di lavorazione del modulo vengono trasferiti nei ranghi di lavorazione del disegno.

In un rango del disegno si trovano valori differenti di lunghezza della maglia.
