Modificare le impostazioni standard per il tirapezza

I. Per modificare le assegnazioni per il tirapezza nel disegno:

Vengono caricate nel disegno (.mdv) le assegnazioni standard dalla tabella Parametri globali del disegno.
Le voci nelle colonne di comando per il tirapezza, riferite ai ranghi di lavoro, sono visibili e modificabili allo stato del disegno Disegno base .

    1
    Aprire il disegno esistente e con File / Salva con nome… salvarlo con un nuovo nome.
    -  oppure  -
    Creare un nuovo disegno.
    2
    Nella Vista dei simboli Base posizionare il cursore nella colonna di comando per tirapezza o nella colonna di comando e premere il pulsante destro del mouse.

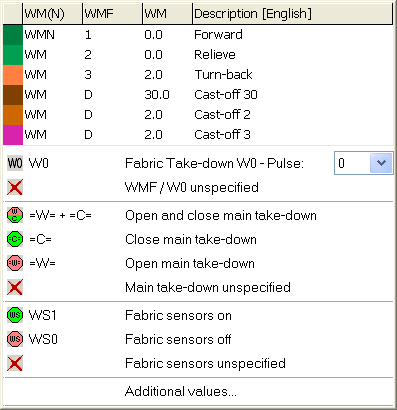

  1. Appare il menu contestuale Tirapezza.
    3
    Selezionare il valore desiderato per il tirapezza e riportarlo nella colonna di comando del disegno base.
    -  oppure  -
    Riempire una selezione.

I valori del tirapezza riportati nelle colonne di comando possono essere registrati con il tasto funzione F6.

II. Per modificare le assegnazioni per i valori del tirapezza nel modulo locale:

Tutti i moduli utilizzati nel disegno e contenuti nell'Esploratore di moduli banca dati Stoll vengono archiviati come moduli locali insieme al disegno.

Eseguire le modifiche nel modulo prima di procedere al disegno.

    1
    Selezionare un modulo locale.
    2
    Richiamare la funzione Modifica modulo nel menu contestuale.
    -  oppure  -
    Aprire il modulo con un doppio clic.
    3
    Visualizzare nell'Editore dei moduli le colonne di comando per i valori del tirapezza.
    4
    Posizionare il cursore sulla colonna di comando corrispondente per tirapezza e premere il pulsante destro del mouse.
  1. Appare il menu contestuale Tirapezza con le voci utilizzate e i preferiti.
    5
    Selezionare dall'indicazione il valore del tirapezza desiderato e riportarlo nella colonna di comando.
    -  oppure  -
    Selezionare alla voce Altri valori… un valore del tirapezza e registrarlo.
    6
    Chiudere l'Editore dei moduli con .
  1. Si apre la finestra di dialogo Modulo: XXX per l'applicazione delle modifiche.
    7
    Selezionare alla voce Applica le impostazioni desiderate per il trasferimento dei dati.
    8
    Chiudere la finestra di dialogo con Sì.
  1. I dati selezionati dei ranghi di lavorazione del modulo vengono trasferiti nei ranghi di lavorazione del disegno.

Le voci in ranghi da trasportare sono visibili solo dopo il passo di lavorazione Espansione.

III. Per completare il disegno:

    1
    Espandere il disegno con il tasto nella barra degli strumenti Passi di lavorazione.

È possibile saltare i passi di lavorazione, pur tendendo presente che passi di lavorazione saltati non vengono salvati.

    2
    Tramite la barra degli strumenti Passi di lavorazione avviare con l'elaborazione tecnica.
  1. Appare la query Crea programma MC.
    3
    Confermare la query con OK.
  1. Si apre la finestra di dialogo Salva disegno con nome.
    4
    Digitare il Nome file e definire il percorso.
    5
    Chiudere la finestra di dialogo con Salva.
    6
    Richiamare Controllo Sintral con .
    -  oppure  -
    Richiamare Controllo Sintral selezionando Programma MC / Esegui controllo Sintral....

Altre possibilità di selezione nella finestra di selezione:
