Diverse possibilità per modificare i valori del tirapezza
I. Per richiamare la tabella del tirapezza e modificare una voce:
- Eseguire le modifiche allo stato di disegno Disegno base
.
- 1
- Nella Vista dei simboli posizionare il cursore sulla colonna di comando per tirapezza
e premere il pulsante destro del mouse.
- Appare il menu contestuale Tirapezza con i valori del tirapezza utilizzati e i preferiti.
- 2
- Posizionare il cursore sulla voce da modificare e premere il pulsante destro del mouse.
- 3
- Fare clic su nel menu contestuale.
- oppure -
Nel menu contestuale Tirapezza fare clic su .

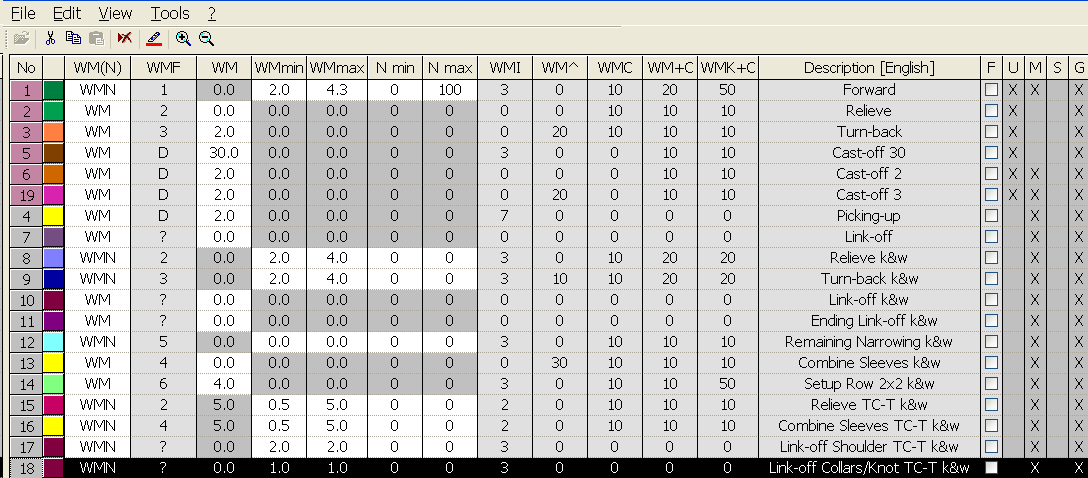

- Appare la Tabella del tirapezza.
La Tabella del tirapezza può essere richiamata anche con .
Denominazioni nella tabella del tirapezza
|
Colonna |
Visualizzazione | |
|---|---|---|
|
No. |
Numerazione progressiva delle voci | |
|
Colore |
Colore della voce | |
|
WM(N) |
WM |
Valore del tirapezza se non viene modificato in funzione del numero di aghi. |
|
WMN |
Valore del tirapezza se viene modificato in funzione del numero di aghi (larghezza telo). | |
|
WMF |
Indice per l'assegnazione indiretta del valore del tirapezza | |
|
WM |
Valore del tirapezza se non viene modificato in funzione del numero di aghi. | |
|
WM min |
Valore del tirapezza per larghezza minima del telo | |
|
WM max |
Valore del tirapezza per larghezza massima del telo | |
|
N min |
Numero di aghi per larghezza minima del telo | |
|
N max |
Numero di aghi per larghezza massima del telo | |
|
WMI |
Valore per l'impulso del tirapezza | |
|
WM^ |
Indicazione di un numero di gradi per la rotazione all'indietro del tirapezza | |
|
WMC |
Valore per la sensibilità del controllo di arresto del tirapezza principale | |
|
WM+C |
Indicazione del numero di cadute per il controllo del tirapezza | |
|
WMK+C |
Indicazione del numero di cadute per il controllo del pettine | |
|
Descrizione |
Commento per la voce | |
|
Colonne di stato |
Visualizza lo stato della voce | |
II. Per definire i preferiti nella tabella del tirapezza:
- 1
- Richiamare la Tabella del tirapezza.
- 2
- Attivare la voce desiderata nella colonna di stato con
.
- La voce evidenziata appare nel menu di selezione.
Nel menu contestuale della Tabella del tirapezza è possibile annullare lo stato selezionando .
