Modificare le impostazioni standard per la velocità del carro

I. Per modificare le assegnazioni per la velocità del carro:

Vengono caricate nel disegno (.mdv) le assegnazioni standard dalla tabella Parametri globali del disegno.
Le voci nelle colonne di comando per Velocità del carro, Macchina lenta und Macchina Stop, riferite ai ranghi di lavoro, sono visibili e modificabili allo stato di disegno Disegno base .

    1
    Aprire il disegno esistente e con File / Salva con nome… salvarlo con un nuovo nome.
    -  oppure  -
    Creare un nuovo disegno.
    2
    Posizionare il cursore nella colonna di comando Velocità del carro , Macchina lenta o Macchina Stop e premere il pulsante destro del mouse.
  1. Appare il menu contestuale.
    3
    Selezionare il valore desiderato per la velocità del carro e riportarlo nella colonna di comando.
    -  oppure  -
    Riempire una selezione.

I valori di velocità del carro riportate nelle colonne di comando possono essere registrati con il tasto funzione F6.

II. Per modificare le assegnazioni per i valori di velocità della macchina nel modulo locale:

Tutti i moduli utilizzati nel disegno e contenuti nell'Esploratore di moduli banca dati vengono salvati come moduli locali insieme al disegno.

Eseguire le modifiche nel modulo prima di procedere al disegno.

    1
    Selezionare un modulo locale.
    2
    Richiamare la funzione Modifica modulo nel menu contestuale.
    -  oppure  -
    Aprire il modulo con un doppio clic.
    3
    Visualizzare nell'Editore dei moduli le colonne di comando per la velocità del carro.
    4
    Posizionare il cursore sulla colonna di comando corrispondente per Velocità del carro e premere il pulsante destro del mouse.
  1. Appare la finestra di selezione con le voci utilizzate e i preferiti.
    5
    Selezionare nell'indicazione la velocità del carro desiderata e riportarla nella colonna di comando.
    -  oppure  -
    Selezionare alla voce Altri valori… un valore di velocità del carro e registrarlo.
    6
    Chiudere l'Editore dei moduli con .
  1. Si apre la finestra di dialogo Modulo: XXX per l'applicazione delle modifiche.
    7
    Selezionare alla voce Applica le impostazioni desiderate per il trasferimento dei dati.
    8
    Chiudere la finestra di dialogo con Sì.
  1. I dati selezionati dei ranghi di lavorazione del modulo vengono trasferiti nei ranghi di lavorazione del disegno.

Le modifiche nei ranghi di trasporto vengono visualizzate solo dopo l'espansione.

III. Per completare il disegno:

    1
    Espandere il disegno con il tasto nella barra degli strumenti Passi di lavorazione.

È possibile saltare i passi di lavorazione, pur tendendo presente che passi di lavorazione saltati non vengono salvati.

    2
    Tramite la barra degli strumenti Passi di lavorazione avviare con l'elaborazione tecnica.
  1. Appare la query Crea programma MC.
    3
    Confermare la query con OK.
  1. Si apre la finestra di dialogo Salva disegno con nome.
    4
    Digitare il Nome file e definire il percorso.
    5
    Chiudere la finestra di dialogo con Salva.
    6
    Richiamare il Controllo Sintral con la barra degli strumenti Passi di elaborazione .
    -  oppure  -
    Richiamare Controllo Sintral selezionando Programma MC / Esegui controllo Sintral....

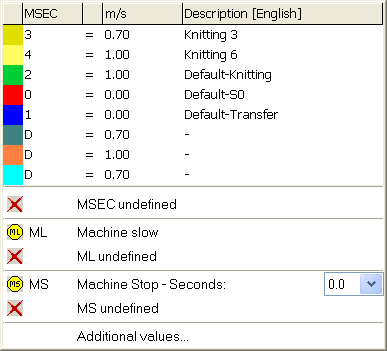

Altre possibilità di selezione nella finestra di selezione:
