Diverse possibilità per modificare la correzione dello spostamento

I. Per richiamare la tabella di correzione dello spostamento e modificare una voce:

  1. È caricato lo stato del disegno Disegno base .
    1
    Nella vista dei simboli posizionare il cursore sulla colonna di comando per correzione dello spostamento e premere il pulsante destro del mouse.
  1. Appare il menu contestuale con i preferiti dalla Tabella di correzione dello spostamento.
    2
    Posizionare il cursore sulla voce da modificare e premere il pulsante destro del mouse.
    3
    Fare clic su Modifica voce nel menu contestuale.
    -  oppure  -
    Nel menu contestuale della colonna di comando Correzione dello spostamento (VCI) selezionare Altri valori....

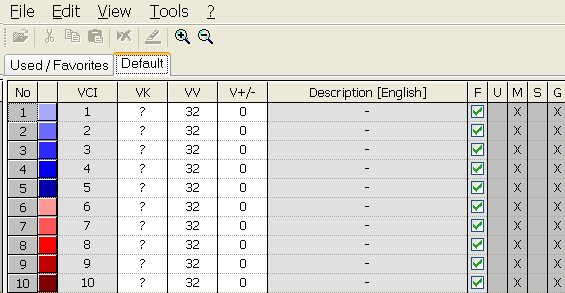

  1. Appare la Tabella di correzione dello spostamento.

La Tabella di correzione dello spostamento può essere richiamata anche con Parametri del disegno / Correzione dello spostamento….

Denominazioni nella tabella di correzione dello spostamento

Colonna

Funzione

Dato

Campo di regolazione

VCI

Funzioni per la correzione dello spostamento

Indice

1-50

VK

Correzione dello spostamento



A (-Z)

Senso della correzione

Correzione a sinistra

<

Correzione a destra

>

Valore di correzione



0-10

Valore indefinito

?

VV

Velocità dello spostamento



32-1

V+/-

Superspostamento



1-24

Altri comandi di spostamento vengono visualizzati in funzione del tipo di macchina utilizzato.
