Diverse possibilità per modificare il tirapezza ausiliario
I. Per richiamare la tabella del tirapezza ausiliario e modificare una voce:
- Eseguire le modifiche allo stato di disegno Disegno base.
- 1
- Nella Vista dei simboli posizionare il cursore sulla colonna di comando per tirapezza ausiliario
e premere il pulsante destro del mouse.
- Appare il menu contestuale tirapezza ausiliario con i preferiti dalla Tabella del tirapezza ausiliario.
- 2
- Posizionare il cursore sulla voce da modificare e premere il pulsante destro del mouse.
- 3
- Fare clic su nel menu contestuale.
- oppure -
Nel menu contestuale della colonna di comando Tirapezza ausiliario selezionare .

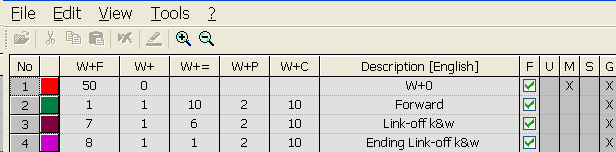

- Appare la Tabella del tirapezza ausiliario.
La Tabella del tirapezza ausiliario può essere richiamata anche con .
Denominazioni nella tabella del tirapezza ausiliario
|
Colonna |
Significato |
|---|---|
|
No. |
Numerazione progressiva delle voci |
|
Colore |
Colore della voce |
|
W+F |
Indice per l'assegnazione indiretta del valore del tirapezza ausiliario |
|
W+ |
Apre / chiude il tirapezza ausiliario |
|
W+= |
Valore del numero di giri del tirapezza ausiliario |
|
W+P |
Valore per la pressione del tirapezza ausiliario |
|
W+C |
Indicazione del numero di cadute per il controllo del tirapezza ausiliario |
|
Descrizione |
Commento per la voce |
|
Colonne di stato |
Visualizza lo stato della voce |
