Tracciare struttura con colori del filato

Tracciare l'intero disegno unicamente con Colori del filato.
L'utilizzo di colori del filato e dei guidafili in un disegno non è raccomandabile.

I. Per tracciare una struttura dritto rovescio con riga colorata:

1: Nella barra degli strumenti Rappresentazioni del disegno impostare il Colore del filato/guidafilo per lo sfondo.

Vengono visualizzati i colori del filato tracciati.

2: Nella Vista dei simboli [Base] selezionare tramite la barra degli strumenti Colori del disegno il colore del filato desiderato.

Per ogni colore tracciato la M1plus definisce sempre di default un guidafilo.

3: Con le colonne di comando Ranghi del disegno o Ranghi tecnici della vista dei simboli registrare il colore del filato per la riga colorata.
- oppure -
Con la colonna di comando creare una selezione di ranghi e riempire la selezione con la funzione di disegno .

Raccomandazione:
Tracciare nel disegno solo un numero pari di ranghi del colore.

II. Per richiamare la finestra di dialogo Assegnazione campo filato:

1: Fare clic nella barra degli strumenti Rappresentazione del disegno sul tasto .

Si apre la finestra di dialogo Assegnazione campo filato e la Vista del campo del filato con tutti i campi del filato presenti nel disegno.

III. Colonne standard nella finestra di dialogo Assegnazione campo filato:

Intestazione tabella:

1º rango: tutti i simboli che contrassegnano le colonne della tabella
2º rango: assegnazioni standard per la rispettiva colonna (assegnazioni da globalparameters.mdv)

	Significato
ID campo del filato	Visualizza tutti i campi del filato con numero e colore : Campi del filato Lost&Found Visualizzazione di tutti i campi del filato cancellati o non più assegnabili.
Seleziona campo del filato	Selezione singola o multipla di campi del filato Selezione multipla: Ctrl + PSM Selezione di campi del filato non connessi (additiva) Maiusc +PSM Selezione di campi del filato connessi
	*	Contrassegno di nuovi campi del filato aventi origine dalla modifica del disegno base.
	/	Carattere separatore
	S	Contrassegno per campi del filato non ancora visibili Esempio:Guidafilo utilizzato in una funzione Sintral o in moduli
	Riempimento di una selezione con valore selezionato
Colore del filato	Elenco dei colori del filato o del guidafilo, utilizzati nel disegno, con rispettivo numero del colore : I colori vanisé vengono visualizzati con colori di sfondo e di primo piano.
Numero guidafilo	Nome del guidafilo o numero guidafilo assegnato (ID)
	Nome del guidafilo		1A, 2A,..	I guidafili sono assegnati a una barra
	Indefinito		[n]	I guidafili non sono assegnati a una barra. n = indicazione del numero del guidafilo (ID)

È possibile mostrare o nascondere ogni altra colonna.

IV. Per utilizzare più guidafili per campo del filato:

Colonna	Significato	Funzione
	Lavorazione a più cadute	Definisce il numero di guidafili per campo del filato

1: Selezionare i guidafili.
- oppure -
Selezionare nella colonna della tabella il campo del filato desiderato.

Il rango selezionato viene evidenziato in colore celeste (= selezione).

Nella vista del campo del filato un campo del filato selezionato è riconoscibile dalla cornice e dalle linee doppie tratteggiate.
Tutti i campi del filato tratteggiati da una sola linea sono assegnati allo stesso numero di guidafilo.

2: Posizionare il cursore nel rango selezionato della colonna e richiamare il menu contestuale.

3: Selezionare nell'elenco di selezione il numero desiderato di guidafili.
Esempio:Impostare il numero .

4: Fare clic con il cursore sulla voce di menu Valore e quindi sulla cella desiderata.

Il numero selezionato viene inserito nella cella e viene creato per il secondo guidafilo un nuovo campo.

5: Confermare la finestra di dialogo Assegnazione campo filato con OK.

Le impostazioni vengono applicate.

V. Per modificare l'assegnazione dei guidafili:

Opzioni:

Assegnazione di un guidafilo ad un numero guidafilo disponibile
Creazione di un nuovo numero guidafilo (ID)

Esempio:Assegnare un guidafilo dal disegno a un guidafilo cintura.

Colonna	Significato	Funzione
	Numero guidafilo	Modifica o creazione di un nuovo numero guidafilo di un campo del filato

Posizionare il cursore su un simbolo di guidafilo, il numero guidafilo (ID) appare nel campo di visualizzazione ID.

1: Selezionare i guidafili.

Il rango viene evidenziato in colore celeste

2: Posizionare il cursore nella colonna e richiamare con il pulsante destro del mouse il menu contestuale.

Viene visualizzato un elenco di selezione con tutti i numeri guidafilo (ID) esistenti.

Selezione	Significato
[n]	n = indicazione del numero ID del guidafilo nessun nome di guidafilo
[n] nome del guidafilo	n = indicazione del numero ID del guidafilo con nome del guidafilo
Nuovo	Creazione di un nuovo numero guidafilo (ID)

3: Selezionare il guidafilo cintura (2B o 6A) desiderato.

4: Confermare la finestra di dialogo Assegnazione campo filato con OK.

Le impostazioni vengono applicate.

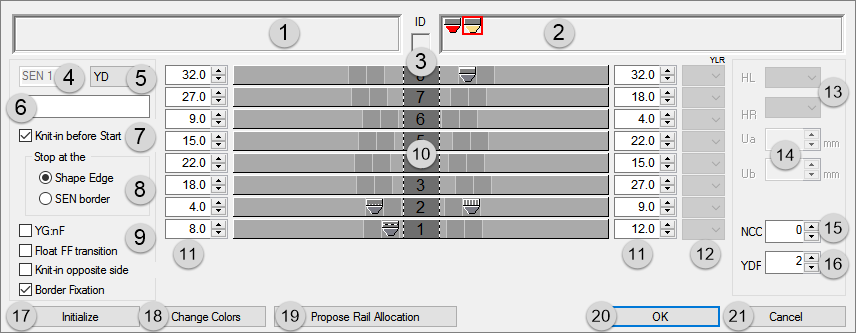

VI. Assegnazione dei guidafili nella finestra di dialogo Assegnazione campo filato:

No.	Significato
1		Indicazione dei guidafili necessari ma indefiniti sulla cimosa sinistra del telo
2		Indicazione dei guidafili necessari ma indefiniti sulla cimosa destra del telo
3	ID	Indicazione del numero ID del guidafilo con cursore puntato sul simbolo del guidafilo
4	SEN	Guidafilo in posizione base nelle zone SEN
5	YD	Indicazione dei differenti scaglionamenti dei guidafili Per Setup1: possibile solo un YD Per Setup2: YDn: n = 1 – 20 YDopt: attivazione nella configurazione
6	Commento	Assegnazione di un commento (contrassegno) a un guidafilo selezionato
7	Immagliatura prima dell'inizio			I guidafili non vengono immagliati prima del filo di separazione
7	Immagliatura prima dell'inizio			I guidafili vengono immagliati prima del filo di separazione
8	Arresto sul	Possibile solo quando è attiva Immagliatura prima dell'inizio
			Cimosa della forma		I guidafili vengono immagliati prima del filo di separazione ed arrestati sulla cimosa della forma (#L / #R).
			Bordo SEN		I guidafili vengono immagliati prima del filo di separazione ed arrestati sul bordo SEN.
9	YG:nF		Il guidafilo non si arresta sui contatori #L e #R.
	YG:nF		Il guidafilo si arresta sui contatori #L e #R e segue la forma.
	Transizione FF flottante		Un guidafilo viene portato infine nella rispettiva posizione base, conformemente all'impostazione nell'assegnazione del campo del filato.
	Transizione FF flottante		Un guidafilo viene portato infine nella rispettiva posizione base senza che abbia luogo la lavorazione. : Impiego: Per filo di trama/teli tecnici.
	Immagliatura lato opposto		Un guidafilo resta sul lato in cui si trova per via della rispettiva posizione base.
	Immagliatura lato opposto		Un guidafilo viene lavorato prima dell'inizio sul lato opposto alla rispettiva posizione base. : Impiego: per MC con pinzatura e taglio unilaterale.
10	Rappresentazione grafica delle barre dei guidafili	Occupazione delle barre dei guidafili cimosa sinistra e destra del telo (YG)
11		Tabelle per la definizione delle distanze guidafilo sulla cimosa sinistra / destra del telo : Selezionare nell'elenco di selezione YD l'YDn desiderato.
12	YLR	Scambio dei guidafili tra carro sinistro e destro (tandem)
13	Posizione di arresto dei guidafili	HL	Indicazione per la posizione home a sinistra		Il campo di valori visualizzato dipende dalle posizioni di arresto disponibili per questo guidafilo.
13	Posizione di arresto dei guidafili	HR	Indicazione per la posizione home a destra
14	Valore di azione del guidafilo	Ua	Valore di azione dal centro della scatola dei guidafili all'arresto di fine corsa del trascinatore dei guidafili sul lato sinistro.		Immettere i valori per la larghezza d'azione variabile del guidafilo del tipo guidafilo vanisé U+/-. Il valore di azione può essere asimmetrico in funzione della direzione. Valore minimo 11.5 mm Valore massimo 23.0 mm
14	Valore di azione del guidafilo	Ub	Valore di azione dal centro della scatola dei guidafili all'arresto di fine corsa del trascinatore dei guidafili sul lato destro.
15	NCC	Immissione della profondità di pinzatura dell'ago di pinzatura e taglio per il guidafilo selezionato
16	YDF	Ulteriore distanza guidafili nel sagomato
17	Inizializza	Ripristina lo stato originario delle impostazioni : È possibile mantenere o eliminare i campi del filato Lost&Found.
18	Sostituisci colori	I colori del filato di guidafili posti su barre vengono scambiati con colori del guidafilo e visualizzati nella vista del campo del filato
19	Proponi occupazione barre	Apre la finestra di dialogo per il calcolo dell'assegnazione dei guidafili :consigliato in caso di utilizzo di più di 16 guidafili.
20	OK	Salva e chiude la finestra di dialogo
21	Annulla	Chiude la finestra dialogo senza salvare

1: Affidare automaticamente all'elaborazione tecnica l'assegnazione automatica dei guidafili alle rispettive barre e la definizione del tipo di guidafilo.
- oppure -
Assegnare manualmente i guidafili alle barre dei guidafili.

VII. Utilizzo di scaglionamento dei guidafili YDopt automatico:

YDopt è possibile solo su macchine OKC a partire da V 2.5.
L'elaborazione tecnica rileva posizioni di arresto ottimizzate sulla cimosa del telo. I guidafili utilizzati più spesso sono il più vicino possibile alla cimosa del telo, quelli meno utilizzati sono più distanti.

1: Selezionare Parametri del disegno / Configurazione ... per richiamare la finestra di dialogo Configurazione.

2: Procedere alle impostazioni nella scheda Altre impostazioni in Distanza YD tra i guidafili e la cimosa del telo.

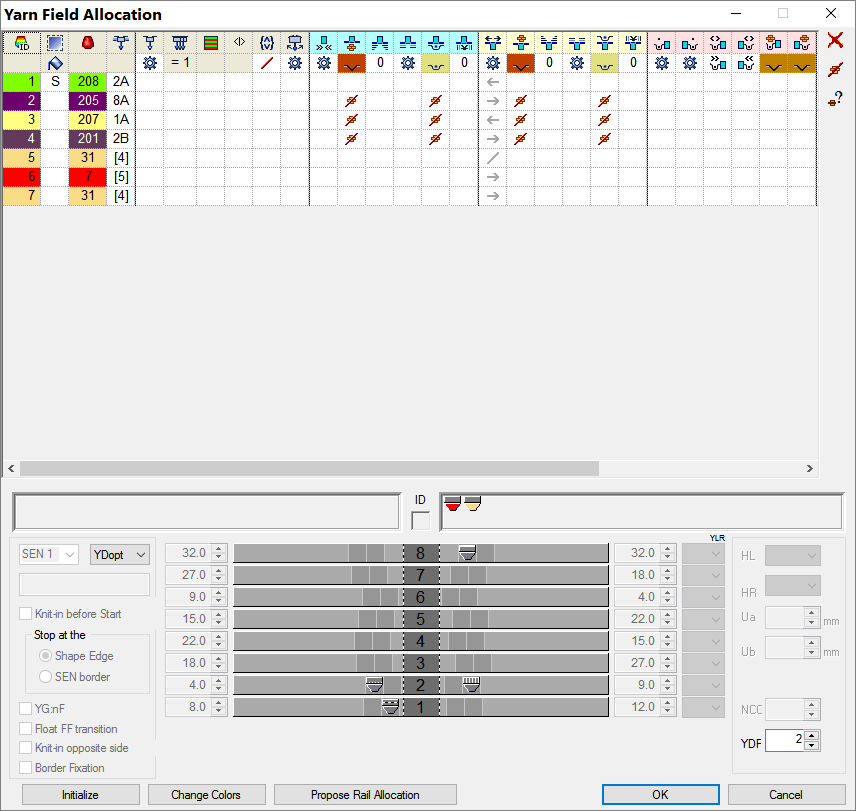

Distanza YD tra i guidafili e la cimosa del telo
Ottimizza YD per rango (YDopt)
	Nessun scaglionamento automatico dei guidafili
	Scaglionamento automatico dei guidafili attivato
	Casella di modifica	Distanza 1/16“ primo guidafilo	Distanza tra il guidafilo arrestato e la cimosa del telo. Campo di valori 0-20 1/16" (NIC) Impostazione standard: 4
	Casella di modifica	Distanza 1/16“ scaglionamento	Impostare la distanza reciproca tra i guidafili arrestati. Campo di valori 1-20 1/16 pollici (NIC) Impostazione standard: 6

3: Confermare l'impostazione con OK.

L'impostazione viene visualizzata nella finestra di dialogo Assegnazione campo filato.
