Moduli

I. Per creare un nuovo modulo da una selezione:

    1
    Nella Vista dei simboli [Base] selezionare una zona a disegno.
    2. 2
    Richiamare il menu Modulo / Crea da selezione / Modulo.
    -  oppure  -
    Fare clic sul simbolo nella barra degli strumenti Standard.
  1. Si apre l'Editore dei moduli con il contenuto della selezione.
    3
    Chiudere l'Editore dei moduli con .
  1. Il nuovo modulo viene archiviato come modulo locale nella barra degli strumenti Moduli in Moduli locali .

Contrassegni

Significato

L

Simbolo per modulo locale

II. Per salvare un modulo locale nella banca dati:

    1
    Selezionare un modulo locale nella barra degli strumenti Moduli in Moduli locali .
    2
    Richiamare il menu contestuale con RMT e selezionare Salva in banca dati.
  1. Il modulo viene archiviato nel gruppo di moduli Nuovi moduli nell'Esploratore di moduli banca dati.

I moduli salvati nella banca dati sono a disposizione per ulteriori disegni.
Il contrassegno L non è più a disposizione.

III. Creazione di un nuovo modulo.

    1

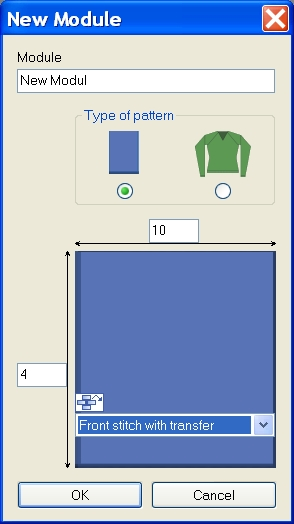

    Selezionare Modulo / Nuovo / Modulo... per richiamare la finestra di dialogo Nuovo modulo.
    2. 2
    Immettere un nuovo nome in Nome modulo.
    -  oppure  -
    Riportare il nuovo nome nella finestra di dialogo Proprietà nella scheda Descrizione.
    3
    Immettere la larghezza e l'altezza del modulo.
    4
    Scegliere un'assegnazione dell'azione dell'ago per il nuovo modulo.
    5
    Confermare l'immissione con OK.

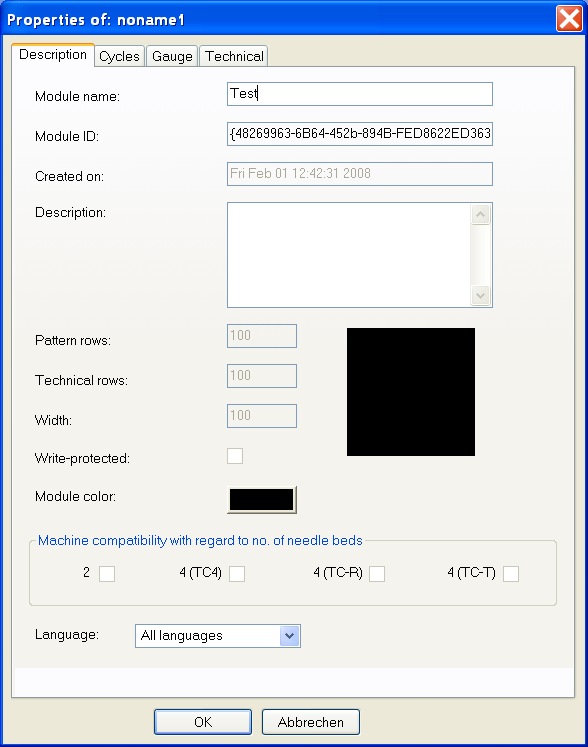

  1. Si apre la finestra di dialogo Proprietà di:.

Nelle schede Descrizione, Rapporti, Finezza e Tecnica sono definite le impostazioni standard.

    6
    Confermare e chiudere la finestra di dialogo con OK.
  1. Si apre l'Editore dei moduli.
    7
    Tracciare la sequenza di lavorazione desiderata con Azioni dell'ago nell'Editore dei moduli.

Barra degli strumenti Azioni dell'ago

Mentre si traccia il disegno con Azioni dell'ago non vengono riportati parametri nelle colonne di comando.

    8
    Per definire i parametri nel modulo:

Voce

Significato

Voce colore

Assegnazione di una lunghezza della maglia

: Con viene trasferita la lunghezza della maglia dal modulo nel disegno.

Trasparente

= voce grigio scuro
Quando si inserisce il modulo resta invariata la lunghezza della maglia del disegno.

Non

= voce grigio chiaro
Quando si inserisce il modulo Non viene inserita la lunghezza della maglia.

: Durante l'elaborazione tecnica Non ha luogo la sostituzione da parte di una lunghezza della maglia libera dalla tabella lunghezze della maglia.

    9
    Se necessario, raggruppare ranghi del disegno.
    10
    Chiudere l'Editore dei moduli con .
  1. Il modulo viene salvato nell'Esploratore di moduli banca dati in Nuovi moduli.
    11
    Per selezionare il modulo da tracciare e attivare eventualmente i seguenti dati del modulo:

IV. Per eliminare moduli e collegamenti di moduli:

    1
    Selezionare il modulo nella barra degli strumenti Moduli in Moduli locali e richiamare con RMT il menu contestuale.
    2
    Richiamare la funzione Elimina modulo.
    -  oppure  -
    Selezionare il modulo nell'Esploratore di moduli banca dati e richiamare nel menu contestuale Elimina modulo.
  1. Il modulo viene eliminato dal gruppo di moduli dopo una richiesta di conferma.

I moduli privi di collegamento (=originali) vengono eliminati definitivamente dalla banca dati e dalla barra degli strumenti Moduli.
Per moduli con più collegamenti viene eliminato solo il collegamento selezionato.
