Definizione di rapporti per la regolazione della lunghezza

I. Per creare un rapporto:

  1. È caricato il disegno base.
    1
    Selezionare i ranghi che devono formare un rapporto.

L'altezza di un rapporto deve contenere un ritmo di lavoro ripetibile.

    2
    Richiamare la finestra di dialogo Rapporti selezionando Parametri del disegno / Rapporto....
    -  oppure  -
    Premere la combinazione di tasti Ctrl+R.

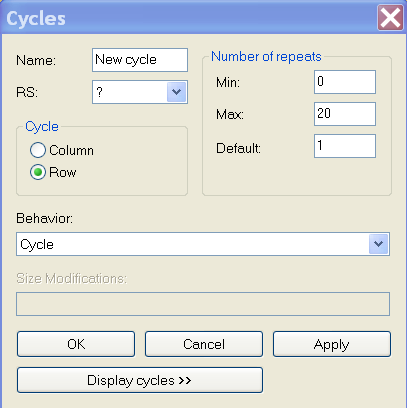

  1. Si apre la finestra di dialogo Rapporti.

Elemento

Funzione

Predefinito

Nome

Immettere una denominazione.

Nuovo rapporto

RS

Contaciclo utilizzato

?

Rapporto

Colonna

Rapporto di larghezza



Rango

Rapporto di lunghezza

Rango

Numero di ripetizioni

Min.:

Ripetizione minima

0

Max.:

Ripetizione massima

20

Standard

Fattore di ripetizione

1

Comportamenti

Elenco di selezione

Tipo di rapporto

Rapporto

    3
    Eseguire le impostazioni nella finestra di dialogo Rapporti.
  1. In Rapporto è definita automaticamente l'opzione Rango e nell'elenco di selezione in Comportamento Rapporto.
    4
    Stabilire un nome (denominazione) per rapporto.
    5
    Immettere le impostazioni per Min.:, Max.: e Standard.
    6
    Impostazioni per RS (contaciclo) in Sintral.
    7
    Fare clic sul tasto Applica.
  1. La marcatura dei rapporti viene applicata nella vista dei simboli.
    8
    Attivare la Tabella dei rapporti con Visualizza rapporti>>.
  1. Vengono elencati tutti i rapporti nel disegno.
    9
    Chiudere la finestra.
    10
    Cancellare le selezioni con .

II. Per creare un rapporto nidificato:

Un rapporto può contenere altri rapporti, si parla pertanto di rapporti nidificati gli uni negli altri.

    1
    Selezionare i ranghi e assegnare nuovi rapporti.
